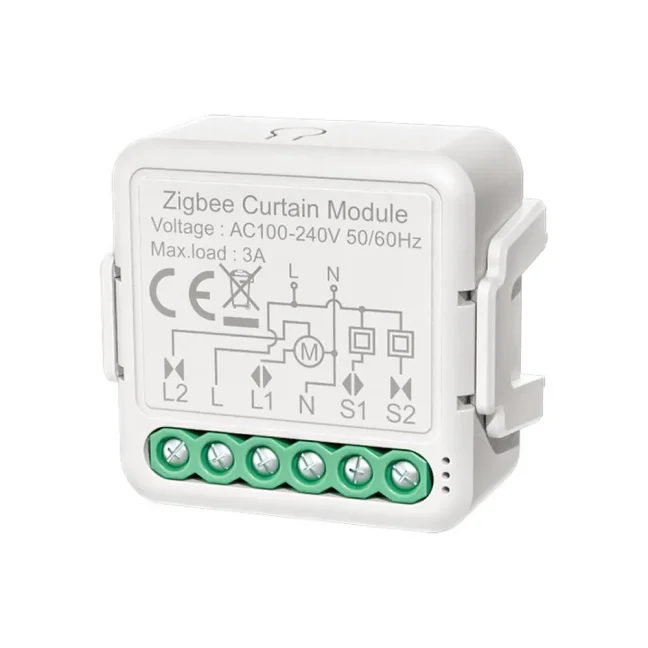

ZigBee Mini pro žaluzie/rolety Smartica MI05Z

ZigBee Mini vypínač Smartica MI05Z je miniaturní spínač pro ovládání elektrických motorů žaluzií, rolet a závěsů napájených z 230 V AC do max. proudu 3 A. Vejde se přímo do elektroinstalační krabice pod stávající vypínač a umožní ovládat motor jak chytře přes aplikaci, tak klasickým tlačítkem na zdi.

Oblasti využití

• Vnitřní i venkovní žaluzie
• Rolety a látkové závěsy
• Motorem poháněné markýzy a stínění
• Obecně motory na 230 V, které jezdí nahoru/dolů přepnutím fáze (vč. např. pohonu kulového ventilu uzávěru vody)

Klíčové vlastnosti

• Ovládání obyčejným nástěnným tlačítkem — má vstupy S1 a S2 pro připojení klasického vypínače, takže zůstane zachováno i ruční ovládání ze zdi vedle chytrého ovládání z aplikace
• Miniaturní — vejde se do elektroinstalační krabice pod stávající vypínač (40 × 40 × 18 mm)
• Kalibrace koncových poloh — v aplikaci nastavíte dojezd žaluzie/rolety nahoru i dolů (rychlým nastavením v sekundách, nebo přesným změřením doby dojezdu)
• ZigBee 3.0 — spolehlivá mesh síť s nízkou spotřebou, viz níže
• ZigBee Router — jako trvale napájené zařízení prodlužuje dosah ZigBee sítě (funguje jako repeater)
• Materiál ABS V0 — samozhášivý, odolný vůči hoření

Jak to funguje a zapojení

Vypínač funguje na jednoduchém principu: při sepnutí jednoho směru jde napětí na výstup L1 a motor jede jedním směrem (např. nahoru), při sepnutí druhého směru jde napětí na L2 a motor jede opačně (dolů). Kromě vstupu a výstupu 230 V má kontakty S1 a S2 pro ovládání spínání obyčejným vypínačem — díky tomu se vejde do krabice pod vypínač a zachová ruční ovládání ze zdi.

Pro správnou funkci doporučujeme dvojtlačítkový tzv. tlačítkový vypínač (po stisknutí se sám vrátí do původní polohy). Stisknutí tlačítka (spojení kontaktů L a S) a uvolnění aktivuje relé a motor se rozjede jedním směrem; další stisknutí motor zastaví, stisknutí druhého tlačítka jej rozjede opačně. Krajní polohy motoru lze kalibrovat.

UPOZORNĚNÍ — vypínač vyžaduje plnohodnotné napájení: v rozvodné krabici musí být nejméně 4 vodiče (přívod fáze, 2 fáze k motoru a modrý pracovní střední vodič „nula"). Spínač potřebuje nulový vodič.

V aplikaci umožňuje kalibraci koncových poloh žaluzie / rolety / závěsu — buď rychlým nastavením v sekundách, nebo přesným nastavením, kdy spínač za vaší pomoci potřebnou dobu pro dojetí do koncových poloh sám změří.

Kompatibilita

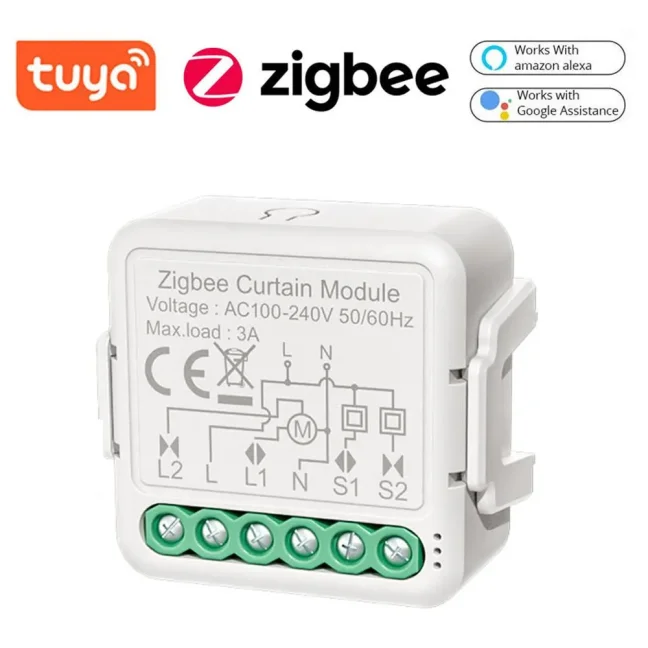

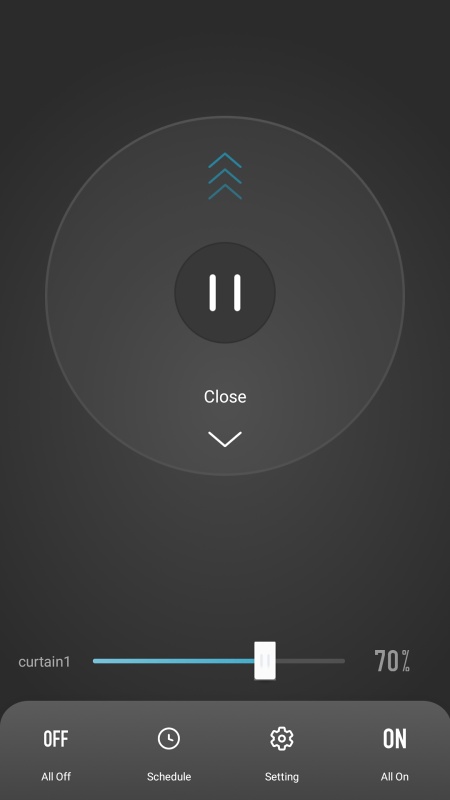

• Aplikace Tuya Smart / Smart Life (přes Tuya ZigBee bránu)

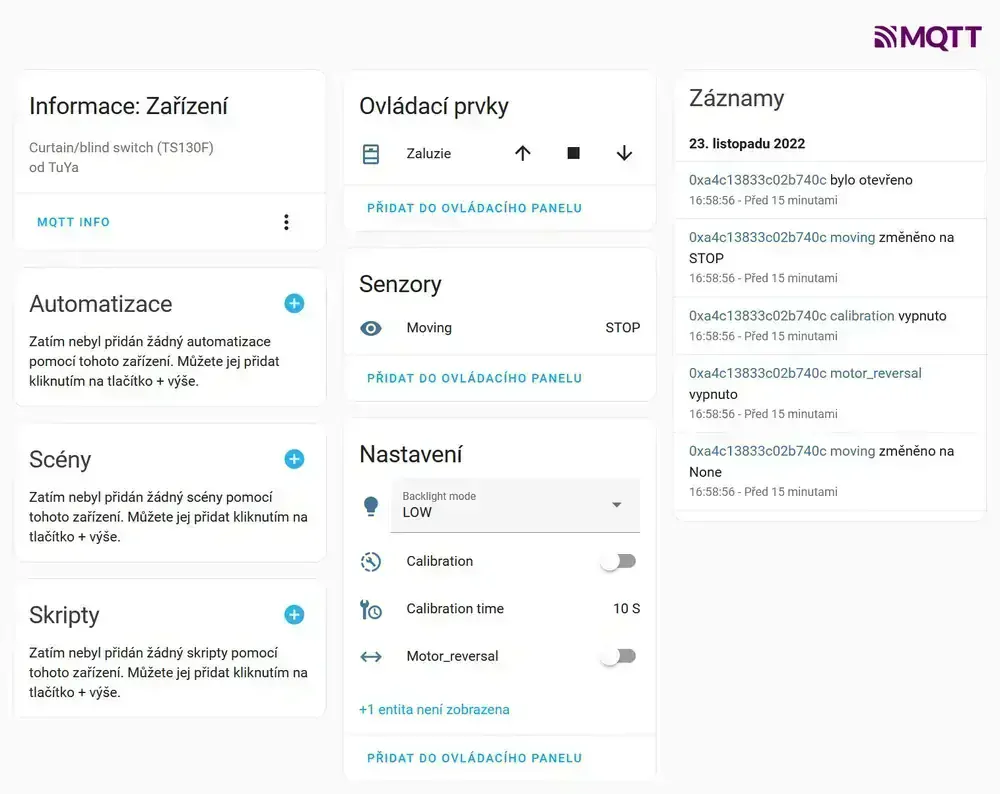

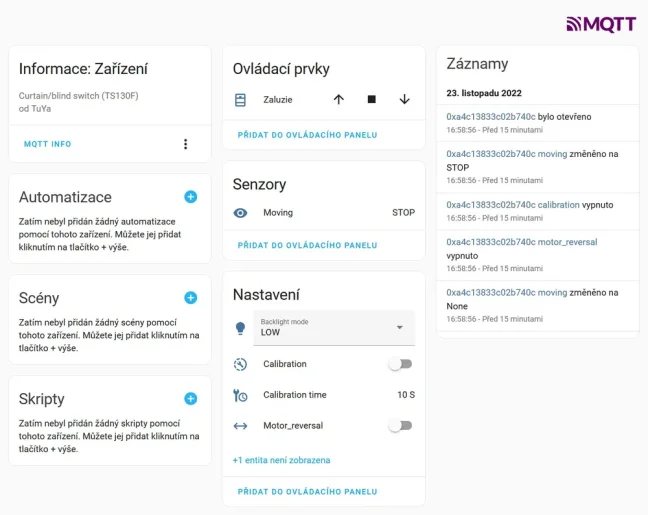

• Home Assistant přes zigbee2mqtt addon — plně funkční

POZOR — toto není WiFi vypínač. Vyžaduje Tuya ZigBee bránu (hub), případně jiný hub na standardu ZigBee 3.0.

Proč ZigBee

• Spolehlivost — jiná komunikační frekvence než klasická WiFi znamená menší až nulové zarušení a vyšší spolehlivost
• Dosah sítě — každé trvale napájené (nebateriové) zařízení (např. tento vypínač) prodlužuje dosah ZigBee sítě (tvoří mesh síť). Zařízení tedy nemusí být v přímém dosahu hubu jako u WiFi.
• Počet zařízení — WiFi síť na jednom routeru bývá nestabilní už při 20–50 zařízeních; ZigBee má tyto limity o několik řádů výše (uvádí se až 65 000 klientů na jednu síť)
• Nízká spotřeba — ZigBee má oproti WiFi výrazně nižší energetické nároky; uvádí se až o 75 % nižší spotřeba

Specifikace

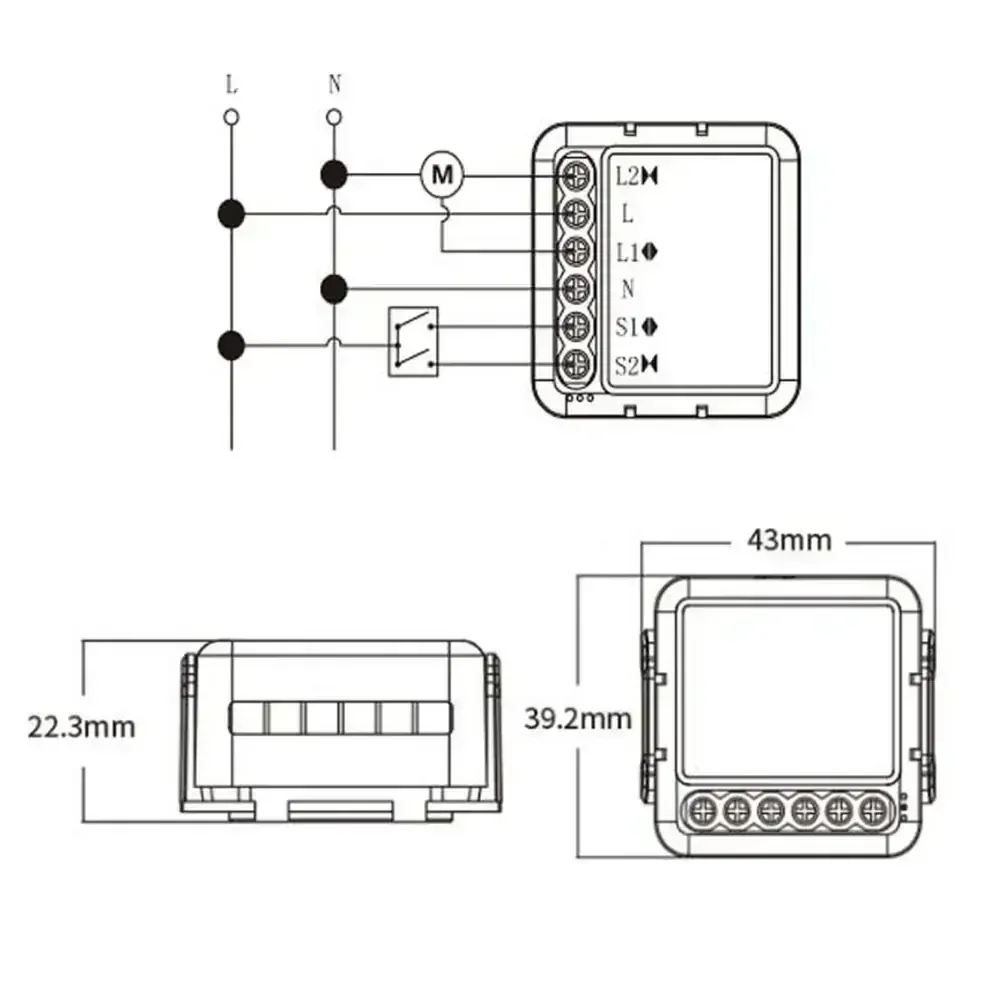

Pozn.: Schéma uvádí zapojení a rozměry včetně DIN držáku.

FAQ — časté dotazy

Jde žaluzie ráno jen pootevřít o pár procent?

Ano. Ranní scénu nastavte takto: IF určitý čas a den v týdnu, THEN 1. spínač zapnout, 2. zpoždění 1 s, 3. spínač vypnout. Krátkým pohybem žaluzii jen mírně pootevřete.

Zůstane zachováno ovládání původním nástěnným tlačítkem?

Ano. Modul má vstupy S1 a S2 pro připojení obyčejného vypínače, takže ruční ovládání ze zdi funguje současně s ovládáním z aplikace. Konkrétní zapojení záleží na vašem motoru a tlačítku — jeden směr trvale propojuje kontakty L a S1, tlačítko stop propojení vypne a druhý směr propojuje L a S2. Při nejistotě se obraťte na elektrikáře.

Můžu ho použít na ovládání kulového ventilu uzávěru vody?

Ano. Pokud váš pohon očekává nulu a fáze pro otevření a zavření, lze k tomu použít jakýkoli spínač, který má při zapnutí na výstupu 230 V.

Umí žaluzii naklopit do určitého úhlu?

Spínač nezná aktuální polohu žaluzie, takže ji neumí naklopit do přesného úhlu. Dá se to ale zařídit odhadem času: když je žaluzie dole a zavřená a začnete ji vytahovat, nejdříve se odklápí — pokud spínač např. po 2 s vypnete, zůstane dole a „odklopená". Tohoto lze tímto vypínačem docílit.

Zvládne ovládat venkovní žaluzie s motorem SOMFY v Home Assistantu?

Ano. Řešení přes zigbee2mqtt v Home Assistantu spolu s nástěnným ZigBee tlačítkovým ovladačem je pro tento účel ideální — máme stejné řešení odzkoušené.

Funguje modul jako ZigBee repeater (router)?

Ano. Jako trvale napájené zařízení funguje v ZigBee síti jako router a prodlužuje její dosah. Vše, co je plnohodnotně napájené (není na baterie ani to není vypínač bez nuly), se v ZigBee síti chová jako router.
