ZigBee Mini 2CH Smartica MI03Z
Výrobce: EAKód produktu: 32223 Doprava a platba
Dvoukanálový ZigBee Mini spínač do krabice pod vypínač. Spíná dva nezávislé okruhy 230 V, ovládá se klasickým vypínačem (kontakty S1/S2) i z aplikace. Vyžaduje ZigBee bránu. Součástí balení je držák na DIN lištu. Více

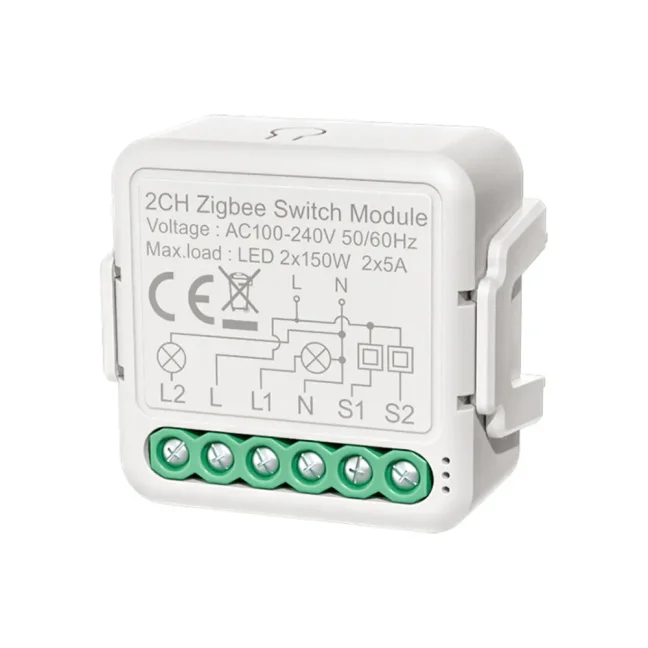

ZigBee Mini 2CH Smartica MI03Z je dvoukanálový chytrý spínač do elektroinstalační krabice pod vypínač. Nová verze se stejnými parametry, ale menšími rozměry. Spíná dva nezávislé okruhy 230 V AC a ovládat ho lze klasickým vypínačem na zdi i vzdáleně z aplikace přes ZigBee.
Dva kontakty pro klasický vypínač (S1, S2)
Spínač má kromě vstupu a výstupu 230 V také kontakty S1 a S2 pro ovládání spínání. Umožňuje tak ovládání pomocí běžného vypínače a současně se vejde do elektroinstalační krabice pod vypínač. Lze ho tedy ovládat lokálně (obyčejným vypínačem) i vzdáleně přes aplikaci — stávající vypínač na zdi tak zůstane funkční.
Oblasti využití
- Zchytření dvou samostatných světelných okruhů pod jedním dvojvypínačem
- Ovládání dvou nezávislých spotřebičů napájených 230 V (do 150 W na kanál u indukční zátěže)
- Doplnění dálkového a hlasového ovládání ke stávající instalaci bez výměny vypínačů
- Skryté osazení do krabice pod vypínač — beze změny vzhledu interiéru
Klíčové vlastnosti
- Dva nezávislé kanály — obě relé lze zapínat i vypínat nezávisle na sobě, a tedy i současně
- Lokální i vzdálené ovládání — klasickým vypínačem (kontakty S1/S2) i z aplikace

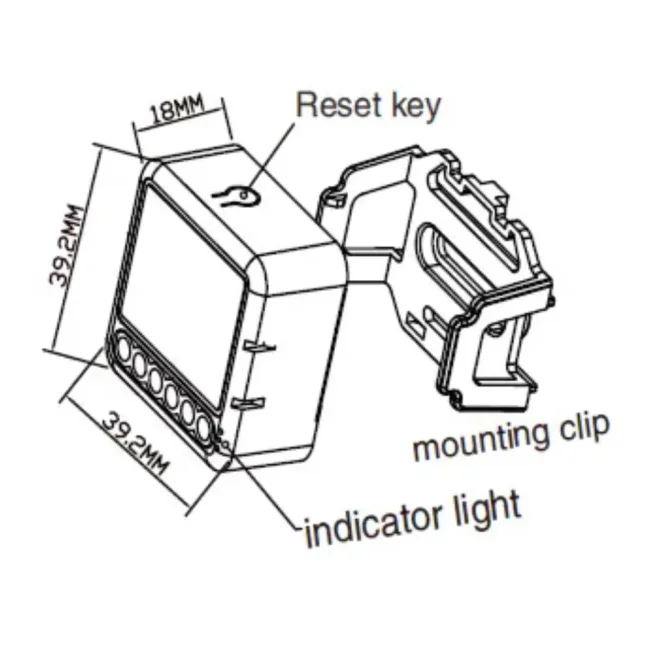

- Vejde se pod vypínač — malé rozměry 40 × 40 × 18 mm, součástí balení je i držák na DIN lištu
- Nastavitelné chování po výpadku proudu — stav po obnovení napájení si zvolíte v aplikaci
- Nastavitelný typ ovládacího vypínače — kolébkový vypínač i tlačítko
- Relé se dvěma stavy (zapnuto/vypnuto) — není to stmívač

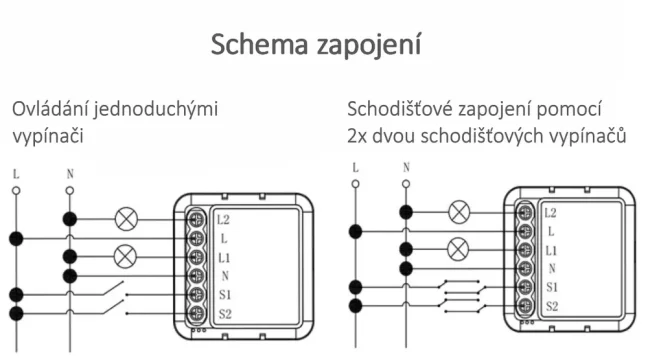

Jak to funguje a zapojení
Vyžaduje nulový vodič. V rozvodné krabici vypínače musí být nejméně 3 vodiče: přívod fáze, fáze ke světlu a modrý pracovní střední vodič („nula"). Spínač má vstup a výstup 230 V a kontakty S1 a S2 pro připojení ovládacího vypínače.
Pozor — toto není WiFi spínač. Pro vzdálené ovládání vyžaduje Tuya ZigBee Hub (bránu), přes který se připojí do aplikace Tuya Smart / Smart Life.
Chování kontaktů S1/S2: spojení kontaktu vždy jen změní stav spínače (nespíná „natvrdo"). Stav pak můžete kdykoli změnit i z aplikace — funguje to obdobně jako klasické schodišťové zapojení.
Nastavení chování po výpadku proudu
Nastavení typu ovládání pomocí obyčejných vypínačů
- Každé přepnutí vypínače změní stav spínače
- Zapnutí vypínače (spojení kontaktů S1/S2 a L) vždy zapne spínač; vypnutí vždy vypne spínač
- Tlačítko — krátké spojení kontaktů změní stav spínače
Home Assistant
- zigbee2mqtt (přes ZigBee koordinátor) — plně funkční, včetně nastavení chování po výpadku a typu ovládání
- ZHA (Zigbee Home Automation, nativní integrace HA) — některá nastavení (typ ovládání) zde nemusí být dostupná
Kompatibilita
- Platforma Tuya přes ZigBee (ZigBee 3.0) — vyžaduje Tuya ZigBee bránu (hub)
- Aplikace Tuya Smart / Smart Life
- Home Assistant přes zigbee2mqtt (ZHA s omezením, viz výše)
Proč ZigBee
- Spolehlivost — jiná komunikační frekvence než WiFi znamená menší až nulové zarušení, a tím vyšší spolehlivost.
- Dosah sítě (mesh) — každé trvale napájené zařízení (jako tento spínač) prodlužuje dosah ZigBee sítě. Jednotlivá zařízení tak nemusí být v přímém dosahu hubu.
- Počet zařízení — ZigBee síť zvládne řádově více zařízení než běžná WiFi, kde se nestabilita může projevit už při 20–50 klientech.
- Nízká spotřeba — ZigBee má oproti WiFi výrazně nižší energetické nároky (uvádí se asi o 75 % nižší spotřeba), díky čemuž mohou bateriová ZigBee zařízení vydržet roky.
Specifikace
| Standard | EU |
| Napájení | 100–240 V AC |
| Počet kanálů | 2 |
| Max. indukční zátěž (např. LED světla) | 2× 150 W |
| Max. odporová zátěž (např. klasická vláknová žárovka) | 2× 1150 W (2× 5 A) |
| Komunikační protokol | ZigBee 3.0 |
| Materiál | ABS V0 (odolný vůči hoření) |
| Krytí | IP20 |
| Rozměry | 40 × 40 × 18 mm |
| Barva | bílá |
Pozn.: Vypínače vyžadují plnohodnotné napájení — v rozvodné krabici musí být nejméně 3 vodiče (přívod fáze, fáze ke světlu a modrý pracovní střední vodič „nula").
FAQ — časté dotazy
Funguje to bez ZigBee brány, jako WiFi spínač?
Ne. Toto není WiFi spínač — pro vzdálené ovládání vyžaduje Tuya ZigBee bránu (hub). Lokálně ho ovšem můžete ovládat i klasickým vypínačem přes kontakty S1/S2.
Lze oba kanály ovládat nezávisle a zároveň současně?
Ano, obě relé lze zapínat i vypínat nezávisle na sobě, a tedy i současně. Prodleva při přepnutí závisí na mnoha faktorech — většinou je okamžitá, za určitých okolností tam malá prodleva být může (u ZigBee běžná věc).
Jakou zátěž spínač zvládne na jeden kanál?
Maximální indukční zátěž (např. LED světla) je 2× 150 W, maximální odporová zátěž (např. klasická vláknová žárovka) je 2× 1150 W (2× 5 A).
Umí stmívat světla?
Ne. Toto není stmívací vypínač — má v sobě relé, a proto umí pouze dva stavy (zapnuto/vypnuto). Na stmívání je potřeba samostatný stmívač.
Můžu každý kanál ovládat hlasem zvlášť?
Ano. Například v Google Home uvidíte spínač jako dvě nezávislá tlačítka, můžete si je pojmenovat každé zvlášť a pak je ovládat hlasem samostatně.
Jak se chovají kontakty S1 a S2?
Spojení kontaktu vždy jen změní stav spínače (nespíná „natvrdo"). Když kontakt spínač zapne, můžete jej z aplikace vypnout a následné rozpojení kontaktu ho opět zapne — stejně jako u klasického schodišťového zapojení.
Lze nastavit stav po výpadku proudu?
Ano, chování po obnovení napájení i typ ovládacího vypínače se nastavují v aplikaci (případně v zigbee2mqtt v Home Assistantu).
Půjde spárovat s bránou Philips Hue?
Kompatibilitu s Philips Hue nemůžeme garantovat — garantujeme funkčnost pouze s našimi ZigBee branami. Při použití s cizími branami se více kanálů nemusí chovat samostatně.
