ZigBee Mini 16A s měřením spotřeby Smartica MI05Z
Kód produktu: 31511 Doprava a platba
Malý ZigBee 3.0 spínač 16A s měřením spotřeby. Ovládání mobilní aplikací Tuya přes ZigBee bránu, vstupy S1/S2 pro klasický vypínač. Funguje i jako ZigBee router a rozšiřuje dosah sítě. Více
ZigBee Mini 16A s měřením spotřeby je malý spínač, který chytře ovládá připojený spotřebič a zároveň měří jeho odběr. Komunikuje protokolem ZigBee 3.0 a ovládá se přes aplikaci Tuya Smart / Smart Life. Trvale napájené zařízení slouží zároveň jako ZigBee router a rozšiřuje dosah vaší sítě.
Oblasti využití
- Skryté spínání světel a spotřebičů přes klasický nástěnný vypínač (vstupy S1/S2)
- Montáž přímo u světla, když v krabici pod vypínačem chybí nulový vodič
- Měření spotřeby připojeného spotřebiče a sledování odběru v aplikaci
Klíčové vlastnosti
- Měření spotřeby — průběžně měří odběr připojené zátěže
- ZigBee 3.0 — spolehlivá síťová komunikace na frekvenci 2,4 GHz (IEEE 802.15.4)
- Funkce ZigBee routeru — jako trvale napájené zařízení rozšiřuje dosah a zvyšuje kvalitu ZigBee sítě
- Vstupy S1/S2 — připojení klasického nástěnného vypínače pro ruční ovládání
- Kompaktní rozměry — 41 × 41 × 20 mm
- Pouzdro z materiálu ABS V0 odolného vůči hoření
Jak to funguje a zapojení
Spínač se napájí ze sítě 100–240 V AC a spíná připojený spotřebič. Klasický nástěnný vypínač se připojuje na kontakty S1/S2, takže okruh ovládáte i ručně. Tento spínač nelze spárovat napřímo přes WiFi — ke správné funkci vyžaduje ZigBee bránu. Po přidání do brány ho ovládáte aplikací Tuya Smart / Smart Life. Pokud v krabici pod vypínačem není nulový vodič, lze spínač umístit přímo u světla, kde nula bývá vyvedená; ovládací vodiče pro vypínač a kontakty S1/S2 je pak potřeba natáhnout zpět do krabice.
Home Assistant

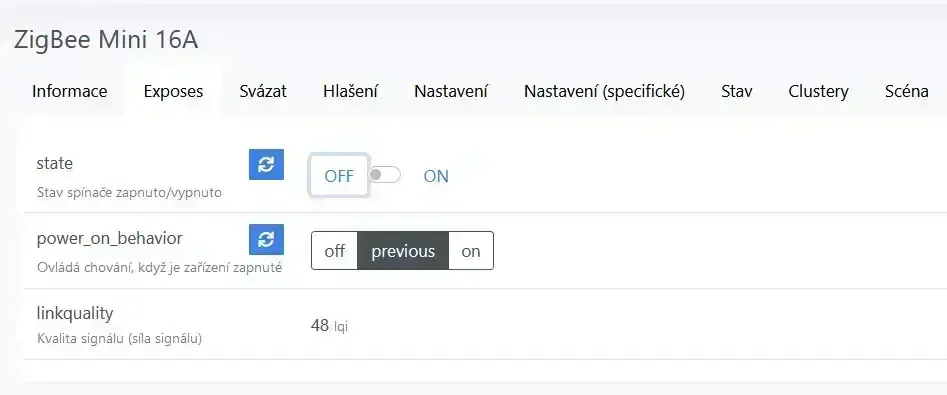

Spínač jsme vyzkoušeli i v Home Assistant se ZigBee koordinátory CC2531 i Sonoff ZigBee 3.0 USB Dongle Plus přes addon zigbee2mqtt. Spínač se spáruje a je addonem zigbee2mqtt plně podporován.
Kompatibilita
- Vyžaduje ZigBee bránu — funguje se všemi běžnými ZigBee branami
- Aplikace Tuya Smart / Smart Life
- Klasický nástěnný vypínač přes vstupy S1/S2
Proč ZigBee
- Nízká klidová spotřeba (stand-by < 0,3 W)
- Trvale napájené prvky tvoří mesh síť — každý spínač funguje jako router a posiluje dosah
Specifikace
| Napájení | 100–240 V AC |
| Max. odporová zátěž (proud) | 16 A |
| Max. indukční zátěž | 3,2 A |
| Jištění | odpovídajícím jističem dle způsobu instalace, max. 16 A |
| Max. příkon odporové zátěže | 3680 W |
| Max. příkon indukční zátěže nebo LED světel | 500 W |
| Doporučené dlouhodobé odporové zatížení | 2000 W |
| Stand-by spotřeba | < 0,3 W |
| Měření spotřeby | ano |
| Komunikace | ZigBee 3.0, IEEE 802.15.4, 2,4 GHz |
| Počet kanálů | 1 |
| Materiál | ABS V0, odolný vůči hoření |
| Provozní teplota | 0 – 40 °C |
| Provozní vlhkost | 5 – 90 % nekondenzační |
| Rozměry | 41 × 41 × 20 mm (D × Š × V) |
| Hmotnost | 36 g |
| Barva | bílá |
FAQ — časté dotazy
Funguje spínač samostatně přes WiFi?
Ne. Tento spínač nelze spárovat napřímo přes WiFi — ke správné funkci vyžaduje ZigBee bránu. Funguje se všemi ZigBee branami a ovládá se aplikací Tuya Smart / Smart Life.
Co když v krabici pod vypínačem není nulový vodič?
Spínač můžete umístit přímo u světla, kde nulový vodič bývá vyvedený z rozvodné skříně. Je pak ale potřeba natáhnout vodiče zpět do krabice pro klasický vypínač a ovládání kontaktů S1/S2. Ideální je stav elektroinstalace znát předem.
Zlepší spínač dosah mé ZigBee sítě?
Ano. Protože je trvale napájený, funguje v ZigBee síti jako router — rozšiřuje dosah a zvyšuje kvalitu sítě pro ostatní zařízení.
Jakou zátěž spínač zvládne?
Maximální odporová zátěž je 16 A (3680 W), indukční zátěž nebo LED světla do 500 W. Pro dlouhodobý provoz doporučujeme odporové zatížení do 2000 W. Spínač je nutné jistit odpovídajícím jističem do 16 A podle způsobu instalace.
Funguje v Home Assistant?
Ano. Vyzkoušeli jsme ho se ZigBee koordinátory CC2531 i Sonoff ZigBee 3.0 USB Dongle Plus přes addon zigbee2mqtt — spínač se spáruje a je plně podporován.
Měří spínač spotřebu?
Ano, průběžně měří odběr připojené zátěže, takže můžete sledovat spotřebu spotřebiče v aplikaci.
