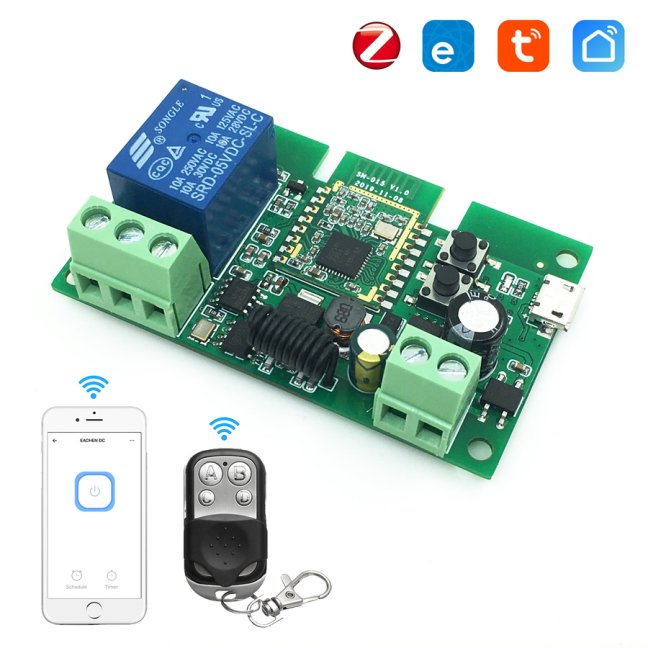

ZigBee 5V/7-32V + RF Smartica BS01Z

ZigBee modul Smartica BS01Z je beznapěťový spínač pro trvalé (selflocking) i krátké (inching) sepnutí dvou kontaktů. Hodí se k ovládání kotlů, garážových vrat, vjezdových bran, dveřních otevíračů nebo zapínání počítačů — a díky podpoře RF ovladačů i bez chytré aplikace.

Oblasti využití

• Ovládání kotle (paralelně k termostatu přes beznapěťový kontakt)
• Garážová vrata a vjezdové brány — paralelně ke stávajícímu tlačítku
• Dveřní otevírače a vrátka
• Vzdálené zapínání počítačů a dalších zařízení s různým napětím

Klíčové vlastnosti

• Beznapěťové spínání — spíná dva kontakty, nezatěžuje připojené zařízení vlastním napětím
• Inching i Selflocking — po sepnutí se sám po cca 0,7 s vypne (inching), nebo zůstane sepnutý (selflocking)
• Přepínání režimu tlačítkem na desce — režim se nastavuje natrvalo přímo na spínači
• Dvojí napájení — 5 V přes micro USB (nabíječka, USB port PC) nebo 7–32 V DC/AC na svorkovnici
• Podpora RF ovladačů — napárujete až 14 RF ovladačů
• ZigBee mesh — funguje jako router a rozšiřuje dosah sítě
• Pamatuje si poslední stav i nastavený režim po výpadku napájení

Jak to funguje a zapojení

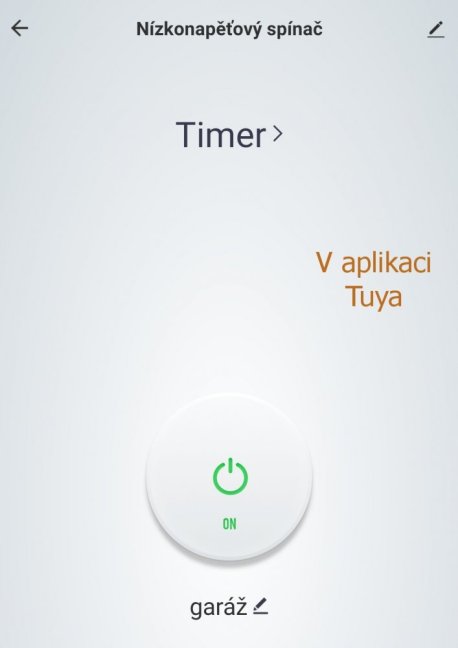

Spínač je ovládán přes protokol ZigBee aplikací Tuya pomocí ZigBee hubu Tuya. Režim se nastavuje tlačítkem na desce (tím blíže okraji) — tlačítkem se zapíná pevná prodleva vypnutí (inching) na cca 0,7 s. Při paralelním připojení ke stávajícímu tlačítku garážových vrat nebo brány umožňuje vzdálené ovládání po internetu odkudkoliv. Jako „ovladač" vrat ale sám nesleduje stav (nepozná, zda jsou vrata otevřena či zavřena) — v aplikaci se jeví jako vypnutý a sepne se jen na cca 0,7 s. Kontrolu stavu má až Chytrý WiFi Otevírač Garážových Vrat - Tuya.

RF ovladače

Pro přidání RF ovladače podržte tlačítko (to blíže středu spínače) asi 5 sekund, poté stiskněte tlačítko na RF ovladači. Takto napárujete až 14 RF ovladačů. Mazání RF ovladačů provedete podržením stejného tlačítka asi 10 sekund.

Kompatibilita

• Aplikace Tuya přes ZigBee hub Tuya

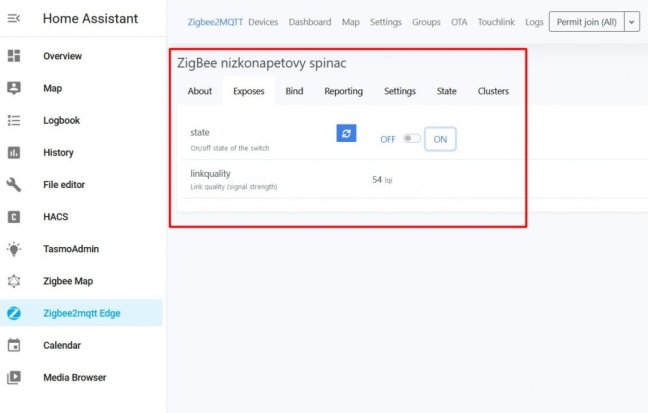

• Další ZigBee systémy — Home Assistant (ověřeno přes ZigBee koordinátor s addonem zigbee2mqtt i přes koordinátor SkyConnect a integraci ZHA — ověřeno naším zákazníkem)
• RF ovladače (zaručeně kompatibilní jsou ovladače z naší nabídky)

Specifikace

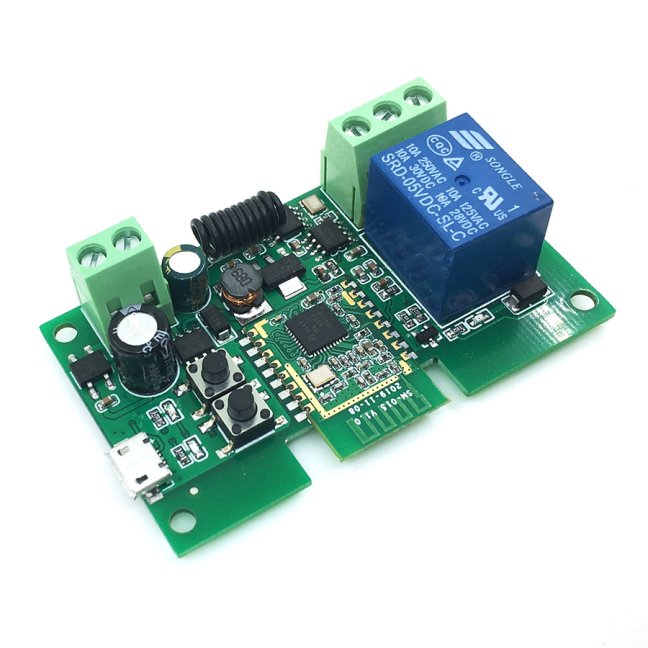

Dodáváno bez plastové krabice a bez zdroje (viz obrázky).

FAQ — časté dotazy

Lze modul napájet napětím 24 V?

Ano. Rozsah napájení na svorkovnici je 7–32 V DC/AC, takže 24 V je v pořádku. (Starší ilustrační video zmiňuje pouze 12 V, ale platí údaj z popisu.)

Jak se relé zachová při výpadku a obnovení napájení?

Spínač si zachová poslední stav. Zachováno zůstává i nastavení režimu inching / selflocking.

Lze inching nastavit na delší dobu než 0,7 s?

Pevná HW doba sepnutí cca 0,7 s se nedá změnit. Pokud potřebujete jinou dobu, funkci inching vypněte a delší prodlevu vypnutí vytvořte scénou nebo automatizací v aplikaci či v Home Assistantu.

Funguje se Zigbee2MQTT a Home Assistantem?

Ano. Ověřeno přes addon zigbee2mqtt a také přes koordinátor SkyConnect a integraci ZHA.

Vytváří spínač ZigBee mesh síť?

Ano. Spínač funguje jako ZigBee router a rozšiřuje dosah sítě dalším zařízením.

Fungují i RF ovladače mimo vaši nabídku?

Spínač se naučí kód ovladače. Zaručeně kompatibilní jsou pouze ovladače z naší nabídky; jiné mohou fungovat také, ale nezaručujeme to.

Nesepne se spínač sám po obnovení napájení nebo po restartu (a neotevře bránu)?

U beznapěťových spínačů toto riziko nehrozí — sami jej používáme na pohonu garážových vrat bez nechtěného sepnutí. (Nevhodné jsou naopak spínače spínající relé, u nichž může při výpadku proudu dojít k cvaknutí kontaktu.)

Lze RF příjem vypnout?

Vypnout přes aplikaci ani tlačítkem na desce nejde. Jediná možnost je zkusit odstranit anténu.

Půjde modul provozovat na baterii?

Není to vhodné. I když jde o ZigBee spínač, funguje jako router, a má proto poměrně vysoké nároky na energii (0,5–1 W).
