ZigBee 5V/7-32V + RF 4CH Smartica BS03Z
Výrobce: EAKód produktu: 31704 Doprava a platba
Čtyřkanálový ZigBee modul se čtyřmi nezávislými beznapěťovými relé. Napájení 5 V USB nebo 7–32 V DC/AC, zatížení do 10 A, podpora RF ovladačů a režimů inching/selflocking/interlocking. Ovládání v aplikaci i přes Home Assistant. Více

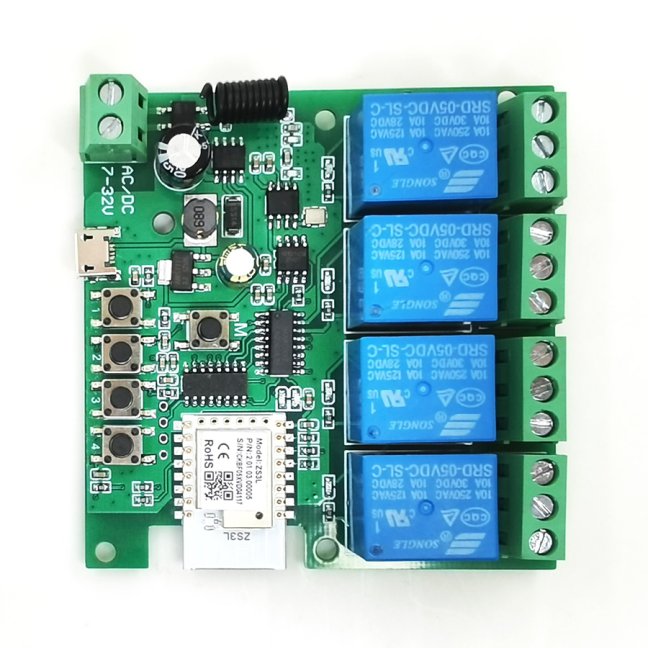

Čtyřkanálový ZigBee modul Smartica BS03Z spíná čtyři nezávislá beznapěťová relé a ovládá se v aplikaci Tuya nebo přes ZigBee bránu. Hodí se na dálkové ovládání kotlů, garážových vrat, vjezdových bran, počítačů, dveřních otvíračů a dalších zařízení s různým napětím.
Oblasti využití
- Ovládání kotlů, garážových vrat, vjezdových bran a dveřních otvíračů přes beznapěťový kontakt
- Spínání spotřebičů na 230 V (proud přes kontakt do 10 A) — např. termoelektrické hlavice podlahového vytápění
- Ovládání zavlažovacích ventilů na 24 V AC
- Změna polarity DC motorů díky čtyřem nezávislým relé
- Vzdálené ovládání po internetu odkudkoliv na světě (při paralelním připojení ke stávajícímu tlačítku vrat či brány)
Klíčové vlastnosti
- Čtyři nezávislá relé — ovládáte je samostatně i koordinovaně, např. pro změnu polarity DC motoru
- Tři pracovní režimy — selflocking (zůstane sepnutý do vypnutí), inching (po sepnutí se sám po cca 0,7 s vypne) a interlocking (sepnutý může být jen jeden kanál)
- Beznapěťové spínání — vhodné na trvalé i krátké spojení dvou kontaktů
- Univerzální napájení — 5 V přes micro USB nebo 7–32 V DC/AC na svorkovnici; na polaritě nezáleží
- Podpora RF ovladačů — k jednomu kanálu lze napárovat až 14 RF ovladačů (nejsou součástí balení)
- Nastavení stavu po výpadku proudu — v aplikaci Tuya lze pro každý kanál zvlášť určit stav po obnovení napájení (zapnuto / vypnuto / poslední stav)
Jak to funguje a zapojení

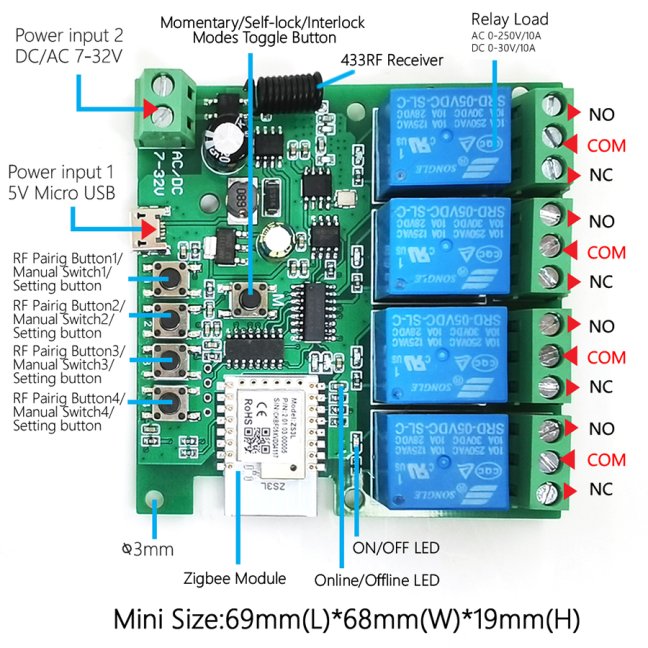

Pracovní režim (selflocking / inching / interlocking) se nastavuje trvale tlačítkem na desce spínače. Inching nastaví pevnou prodlevu vypnutí na cca 0,7 s. Napájet lze 5 V micro USB konektorem (nabíječkou na telefon, USB portem počítače) nebo 7–32 V na svorkovnici; na polaritě napájení nezáleží, usměrňovací můstek za konektorem ji srovná.
Při paralelním připojení ke stávajícímu tlačítku ovládání vrat nebo brány umožňuje vzdálené ovládání po internetu. Při použití jako „ovladač" vrat či brány samotný spínač neumožňuje sledování stavu (nepozná, zda jsou vrata otevřená či zavřená) — v aplikaci je vždy vidět jako vypnutý a sepne se jen na cca 0,7 s. Funkci kontroly stavu má až Chytrý WiFi Otevírač Garážových Vrat - Tuya.
Párování RF ovladače: stiskněte tlačítko daného kanálu asi na 5 sekund — LED blikne modře — a poté stiskněte tlačítko na RF ovladači. Pro další kanál postup opakujte. Mazání RF ovladačů: podržte stejné tlačítko asi 10 sekund — modrá LED několikrát rychle problikne, čímž signalizuje smazání všech ovladačů z daného kanálu. Stejným tlačítkem (delším podržením) lze také vyvolat nové párování do ZigBee sítě.
Kompatibilita

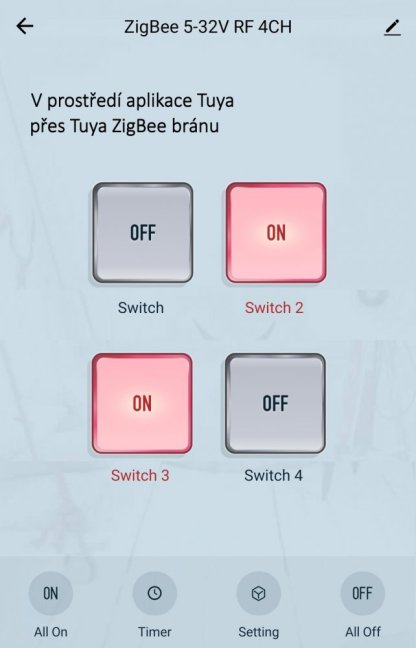

- Aplikace Tuya Smart / Smart Life
- Funguje pouze s Tuya ZigBee bránou — plnou funkčnost garantujeme s našimi ZigBee branami

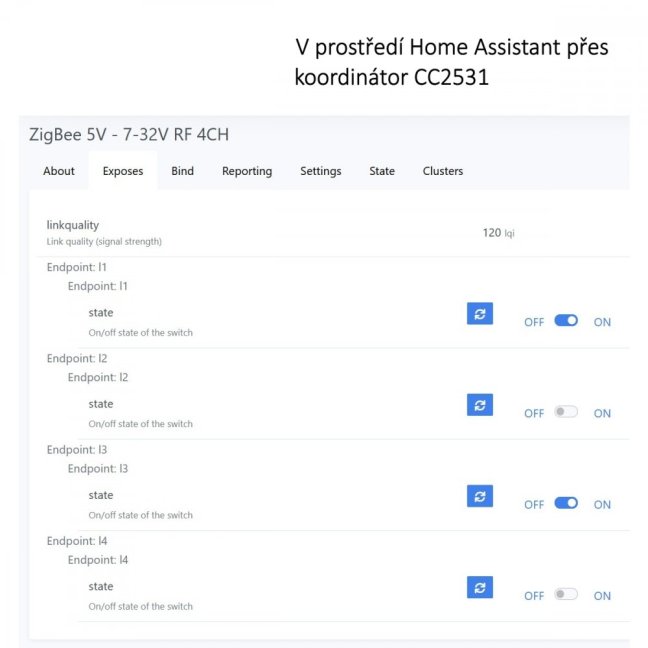

- Podporován i jinými ZigBee systémy, např. Home Assistant (ověřeno přes zigbee2mqtt i přes ZHA integraci zákazníkem)
- V ZigBee síti funguje jako router (repeater)
Proč ZigBee
- Nízká spotřeba (< 1 W) — zařízení funguje v ZigBee síti jako router (repeater)
- Kompatibilní i se systémy typu Home Assistant (ověřeno přes zigbee2mqtt i ZHA)
Specifikace
| Počet kanálů | 4 (nezávislá relé) |
| Rozměry | 78 × 75 × 20 mm |
| Napájení | 5 V DC (micro USB) nebo 7–32 V DC/AC |
| Spotřeba | < 1 W |
| Pohotovostní proud | 80 mA |
| Max. proudové zatížení relé | 10 A |
| Životnost relé | více než 10 milionů sepnutí |
| Max. čas sepnutí relé | 15 ms |
| Max. čas rozepnutí relé | 5 ms |
| Doba sepnutí relé (inching) | 0,7 s |
| Pracovní teplota | 0 °C – 40 °C |
| Pracovní vlhkost | 40 % – 80 % RH |
| Podpora RF | ano, až 14 ovladačů na kanál |
Dodáváno bez plastové krabice a bez zdroje (viz obrázky).
FAQ — časté dotazy
Lze tímto spínačem ovládat spotřebiče na 230 V?
Ano, pokud proud přes daný kontakt nepřesáhne 10 A. Zvládne například termoelektrické hlavice podlahového vytápění na 230 V i zavlažovací ventily na 24 V AC.
Záleží na polaritě napájení na svorkovnici?
Nezáleží — napájení 7–32 V můžete zapojit libovolně. Usměrňovací můstek za napájecím konektorem si polaritu srovná, zvládá DC i AC.
Lze nastavit stav relé po výpadku proudu?
V aplikaci Tuya ano — pro každý kanál zvlášť určíte, zda má být po obnovení napájení zapnutý, vypnutý, nebo si má pamatovat poslední stav.
S jakou bránou spínač funguje?
Plnou funkčnost garantujeme pouze s Tuya ZigBee bránou. Funguje také v sítích typu Home Assistant (ověřeno přes zigbee2mqtt i ZHA) a v ZigBee síti se chová jako router (repeater).
Půjde spínač spárovat s cizí ZigBee bránou (např. z Lidlu)?
Plnou funkčnost garantujeme jen s Tuya ZigBee branou. S některými cizími bránami (zákazníci popisovali např. bránu z Lidlu) se spínač sice spáruje, ale nemusí správně komunikovat. Doporučujeme proto použít Tuya ZigBee bránu.
Lze spínač používat venku nebo při nižších teplotách?
Výrobce uvádí pracovní teplotu 0–40 °C. Pokud je spínač trvale pod napájením, mírně se zahřívá a nehrozí kondenzace vlhkosti, takže jej lze provozovat i venku (např. na ovládání zavlažování). Riziko vzniká jen tehdy, pokud by se odpojoval od napájení, vychladl a docházelo by na něm ke kondenzaci.
