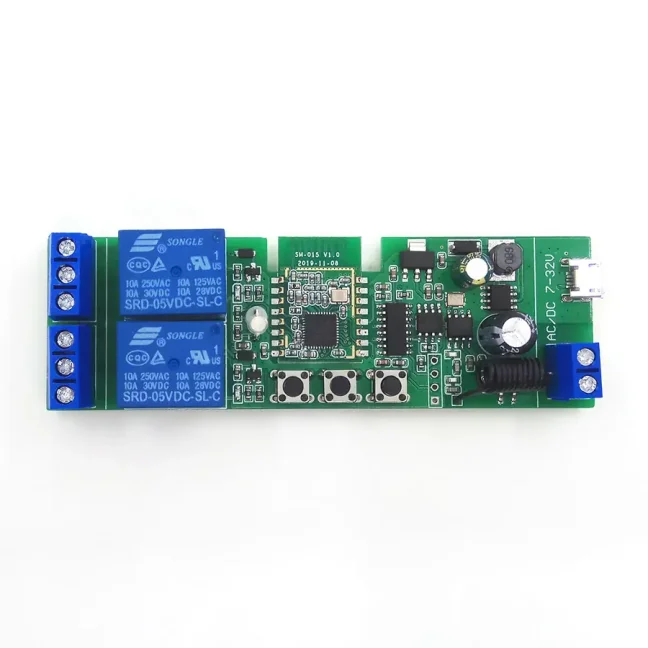

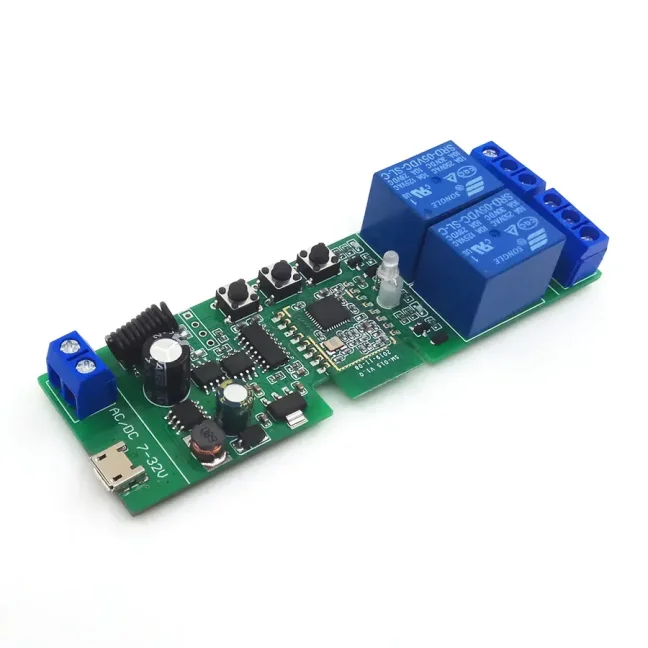

ZigBee 5V/7-32V + RF 2CH Smartica BS02Z
Výrobce: EAKód produktu: 31702 Doprava a platba
Dvoukanálový ZigBee modul pro bezpotenciálové spínání dvou nezávislých kontaktů. Tři pracovní módy (selflocking, interlocking, inching), podpora RF ovladačů, napájení 5 V USB nebo 7–32 V. Pro dálkové ovládání kotlů, vrat i bran. Více
Dvoukanálový ZigBee modul pro bezpotenciálové (beznapěťové) spínání dvou nezávislých kontaktů. Má dvě samostatná relé, která lze ovládat odděleně nebo koordinovaně, a hodí se k dálkovému ovládání kotlů, garážových vrat, vjezdových bran, dveřních otvíračů, počítačů a podobných zařízení.
Oblasti využití
- Ovládání kotlů a topných okruhů
- Garážová vrata a vjezdové brány (paralelně ke stávajícímu tlačítku)
- Dveřní otvírače a vstupy
- Vzdálené zapínání počítačů
- Změna polarity stejnosměrných motorů (díky dvěma nezávislým relé)
Klíčové vlastnosti
- Dva nezávislé kanály — dvě samostatná relé ovládatelná odděleně nebo koordinovaně
- Bezpotenciálové kontakty NO / COM / NC — spíná suchý kontakt, nezávisle na napájení zátěže
- Tři pracovní módy — selflocking (trvalé sepnutí), interlocking (vždy jen jeden kanál), inching (samočinné rozepnutí po cca 1 s)
- Napájení 5 V přes micro USB nebo 7–32 V na svorkovnici — flexibilní zdroj (telefonní nabíječka, USB z počítače, nebo svorkovnice)
- Podpora RF ovladačů — k jednomu modulu lze napárovat až 14 RF ovladačů na každý kanál
- Dlouhá životnost relé — více než 10 milionů sepnutí
Jak to funguje a zapojení

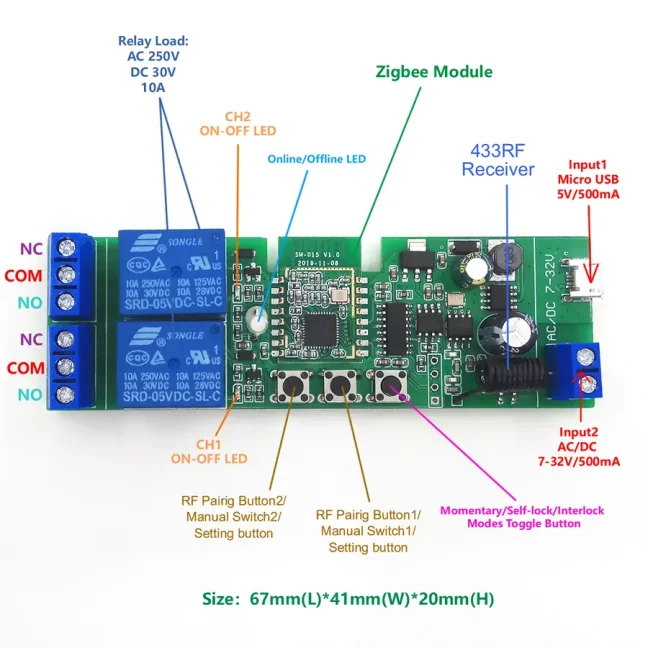

Modul spíná bezpotenciálové kontakty COM a NO/NC. Připojení na COM + NO (normally open): při vypnutém spínači jsou kontakty rozpojené, zapnutím se spojí. Připojení na COM + NC (normally closed): při vypnutém spínači jsou kontakty spojené, zapnutím se rozpojí.

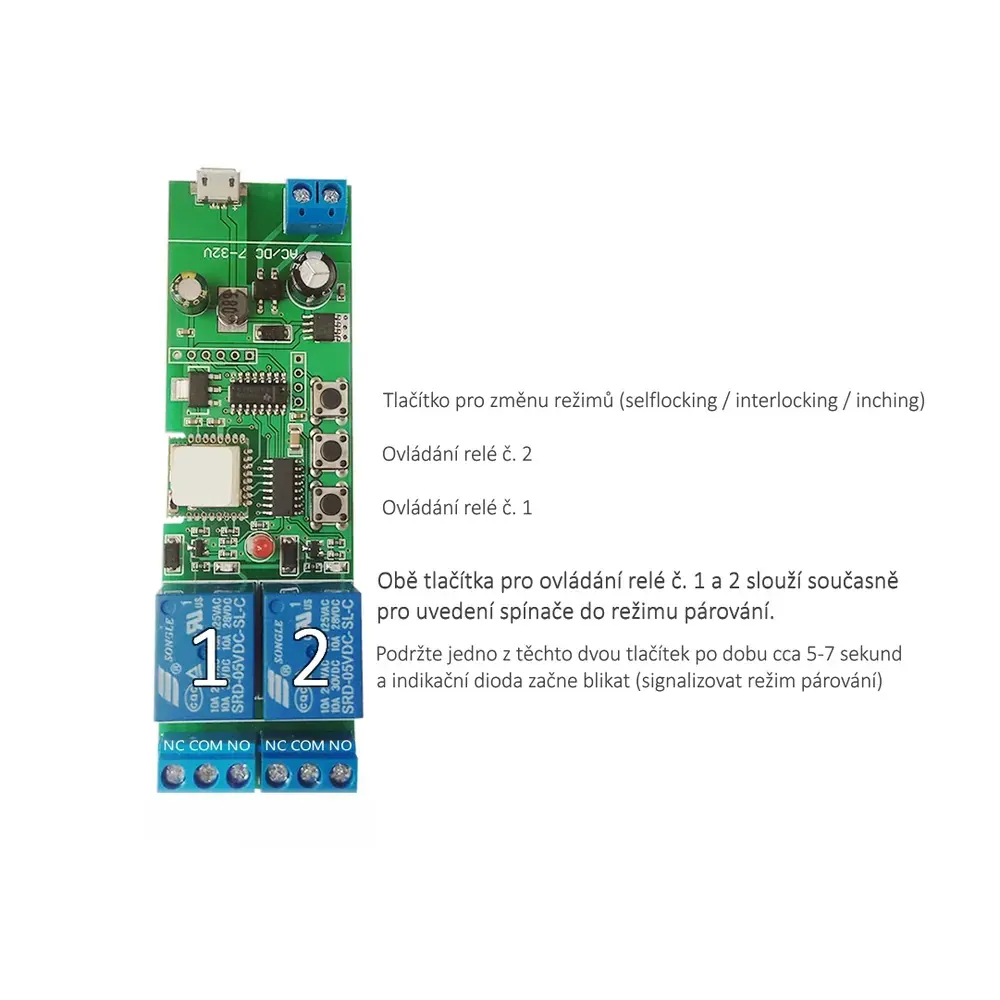

Mezi třemi pracovními módy se přepíná opakovaným stiskem příslušného tlačítka na modulu, postupně v pořadí selflocking → interlocking → inching. Interlocking (vždy jen jeden kanál zapnutý, druhý se automaticky vypne) se hodí na ovládání žaluzií nebo změnu polarity DC motorů; inching (relé se po cca 1 s samo vypne) na garážová vrata.
Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat či brány umožňuje vzdálené ovládání po internetu odkudkoli. V této roli „ovladače" modul nesleduje stav (nepozná, zda jsou vrata otevřená nebo zavřená) — v aplikaci je vždy vidět jako vypnutý a sepne se jen na 0,7 s. Funkci kontroly stavu má až Chytrý WiFi Otevírač Garážových Vrat - Tuya.
RF ovladače: pro přidání podržte tlačítko daného kanálu asi 5 sekund (LED blikne modře) a stiskněte tlačítko na RF ovladači; pro druhý kanál postup opakujte. Smazání ovladačů provedete podržením stejného tlačítka asi 10 sekund (modrá LED několikrát rychle problikne). RF ovladače nejsou součástí balení a dokupují se zvlášť.
Kompatibilita
- Ovládání přes komunikační protokol ZigBee aplikací Tuya ve spojení s Tuya ZigBee hubem

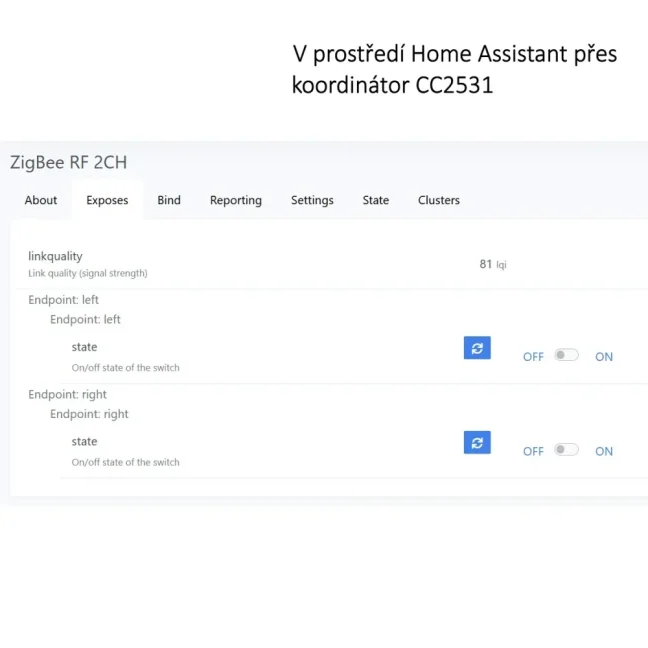

- Současně podporován jinými ZigBee systémy — Home Assistant (vyzkoušeno přes Sonoff ZigBee 3.0 USB Dongle Plus s doplňkem zigbee2mqtt, funguje i přes koordinátor SkyConnect a integraci ZHA)
- V zigbee2mqtt se hlásí jako dvoutlačítkový vypínač a funguje jako router
Specifikace
| Počet kanálů | 2 |
| Rozměry | 75 × 50 × 20 mm |
| Napájení | 5 V DC nebo 7–32 V DC/AC |
| Spotřeba | < 1 W |
| Pohotovostní proud | 80 mA |
| Max. proudové zatížení relé | 10 A |
| Životnost relé | více než 10 milionů sepnutí |
| Max. čas sepnutí relé | 15 ms |
| Max. čas rozepnutí relé | 5 ms |
| Doba sepnutí relé (inching) | 0,7 s |
| Pracovní teplota | 0 °C – 40 °C |
| Pracovní vlhkost | 40 % – 80 % RH |
| Podpora RF | ano |
| Max. počet RF ovladačů | 2 × 14 |

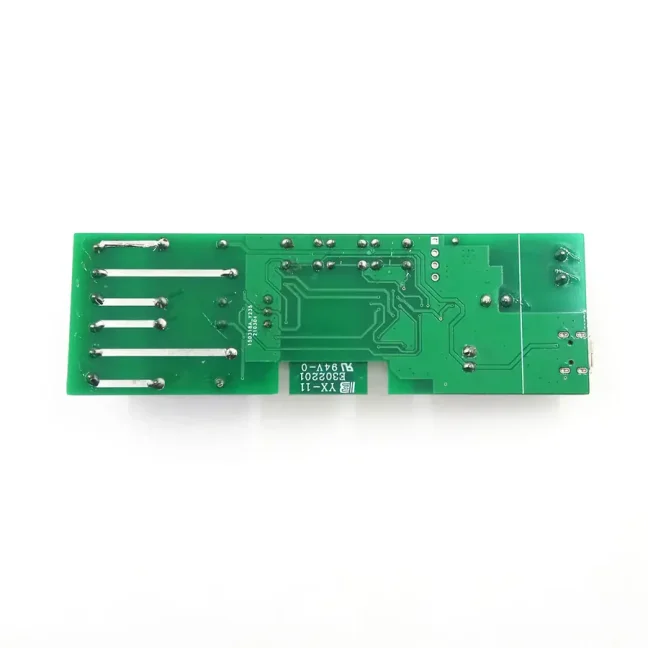

Dodáváno bez plastové krabice a bez zdroje (viz obrázky).
FAQ — časté dotazy
Jak velké napětí lze tímto modulem spínat?
Na napětí až tak nezáleží — určující je proud, a ten je maximálně 10 A. Modul spíná bezpotenciálový (suchý) kontakt nezávisle na napájení modulu.
Má ZigBee verze funkci interlocking?
Ano, tento ZigBee modul interlocking má. Zapíná se třetím (hardwarovým) tlačítkem — opakovaným stiskem se modul přepíná mezi módy selflocking, interlocking a inching.
Jak modul vidí zigbee2mqtt a přenáší se i sepnutí přes RF?
V zigbee2mqtt se přihlásí jako dvoutlačítkový vypínač a funguje jako router. RF část je samostatná — RF ovladač jen změní stav relé a tento stav se přes zigbee2mqtt přenese jako sepnutí spínače.
Jde nastavit dobu sepnutí relé (časování)?
Záleží na ovládací aplikaci. Ve většině aplikací lze nastavit „inching" (prodlevu vypnutí) pro každý kanál zvlášť.
Lze tímto modulem ovládat plynový kotel?
V principu obecně ano. Pokud chcete kotel spínat scénou z termostatické hlavice, závisí to na konkrétní hlavici a jejích možnostech spustit scénu.
S jakými ZigBee bránami a systémy je ověřeně funkční?
Ověřeně funguje přes Tuya ZigBee hub a v Home Assistantu přes Sonoff ZigBee 3.0 USB Dongle Plus (zigbee2mqtt) i přes koordinátor SkyConnect s integrací ZHA. Funkčnost s jinými ZigBee bránami (např. SmartThings nebo IKEA) jsme netestovali, a proto ji nezaručujeme.
