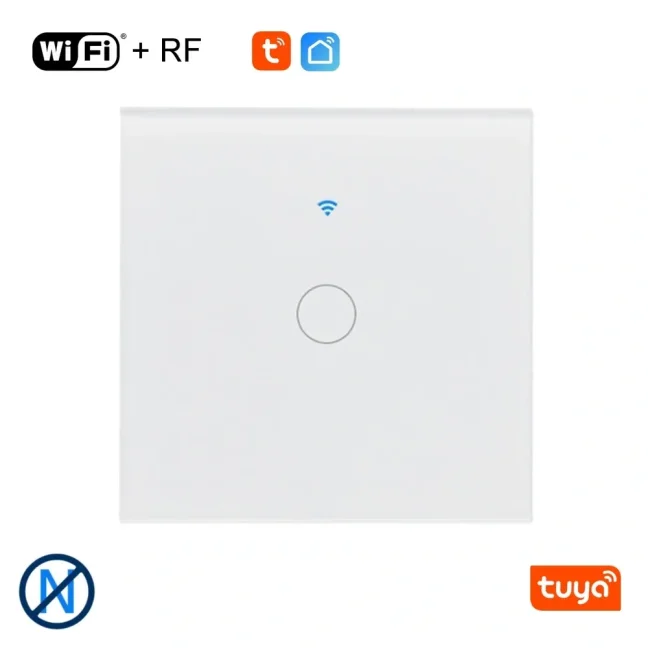

WiFi + RF vypínač bez "nuly" - 1CH Smartica VO04W
Dotykový 1-tlačítkový Wi-Fi vypínač, který nepotřebuje střední N vodič (nula, modrý vodič).
Vhodné zejména do starších elektroinstalací (cca před rokem 2000), kde se používaly tzv. rozvodnice a do krabic vypínačů se "nula" nepřiváděla.
Může být ovládán lokálně dotykem na skleněnou desku, po internetu přes aplikaci Tuya nebo pomocí RF ovladačů
- Tuya - Co je to Tuya
- Tuya - první kroky s aplikací - registrace účtu
- Tuya- ukázka přidání nového zařízení
Upozornění - tento dotykový WiFi vypínač nepotřebuje pracovní střední vodič, tedy nepotřebuje v krabici modrý vodič - "nulu". To znamená, že v rozvodné krabici vypínače stačí dva vodiče - přívod fáze (černý, hnědý nebo šedý) a odvod fáze (černý, hnědý nebo šedý) ke světlu. U světla se pak fáze a nula propojí speciálním adaptérem* (adaptér je součástí každého vypínače), který zajistí dostatečné napájení vypínače.
* Adaptér je malá plastová krabička, uvnitř je plošný spoj s elektronikou adaptéru, jejímž základem je kondenzátor. Adaptér je (v případě potřeby**) třeba umístit u světla v místě, kde jsou dostupné oba vodiče L a N (fáze a nula) - viz schéma níže.
** S některými svítidly a žárovkami není adaptér potřeba. Vyzkoušeno např. s halogenovými zárovkami Emos Eco A60 E27 70W. Naopak při použití LED žárovek je adaptér nutný.
POZOR - Adaptér může za určitých okolností slabě "bzučet".

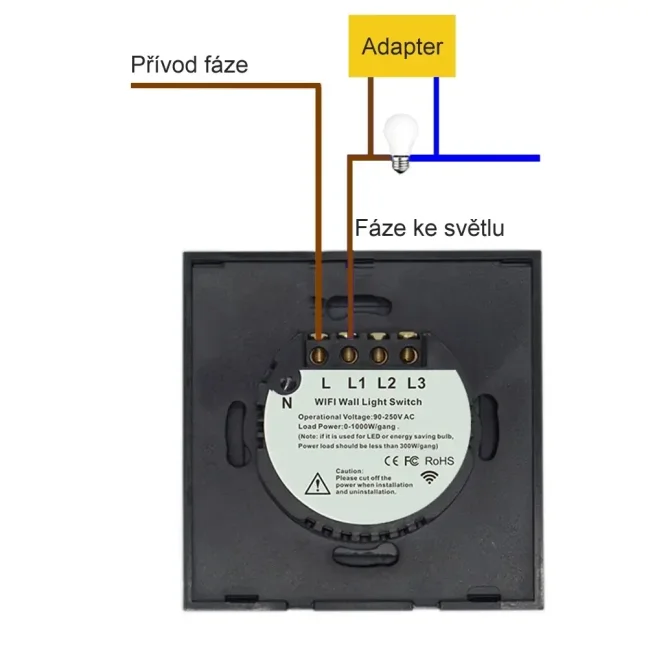

Schema zapojení
Specifikace
- Standard: EU
- 90-250V AC
- Max. Proud: 2A na kanál
- Max. Příkon: 500W na kanál
- Barva: Bílá
- WiFi Standard: 802.11 b/g/n
- WiFi zabezpečení: WPA-PSK/WPA2-PSK
- Material: ABS V0 (odolný vůči hoření) + Dotykový panel z tvrzeného skla
- Počet kanálů: 1
- Rozměry: 86 x 86 x 36 (mm)
