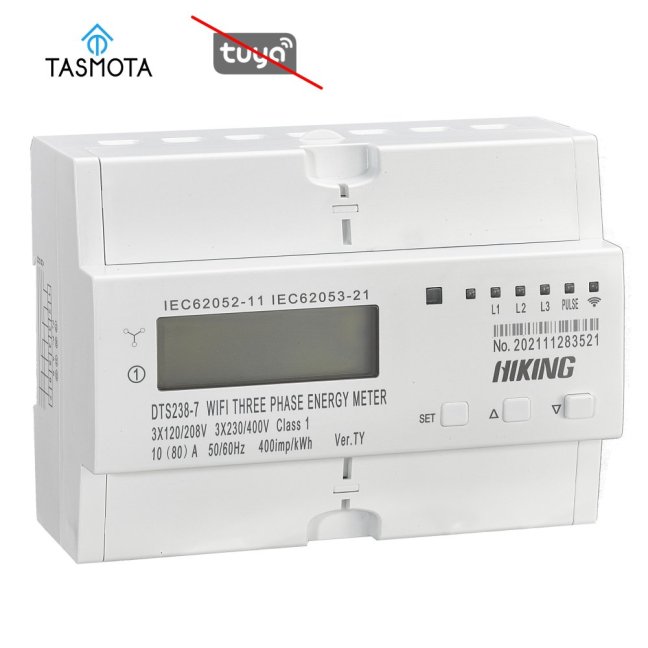

WiFi Elektroměr Tasmota - Třífázový Smartica EL04W
Výrobce: ESKód produktu: 21404 Doprava a platba
Třífázový jednotarifní WiFi elektroměr s firmwarem Tasmota a lokální komunikací přes MQTT. Přímé měření 3× 80 A, přesnost třídy 1, LCD displej, dálkové spínání. Ideální pro Home Assistant. Bez cloudu, na DIN lištu (7 modulů). Více
Třífázový jednotarifní WiFi elektroměr Smartica EL04W s nahraným alternativním firmwarem Tasmota a podporou lokální komunikace přes MQTT. Ideální pro připojení do vlastního systému, například Home Assistant. Měří přímo 3× 80 A (špičkově až 100 A na fázi) s přesností třídy 1.
Nelze připojit do aplikace Tuya ani do žádné jiné podobné cloudové aplikace. Firmware Tasmota ukončí komunikaci s cloudem a otevře lokální komunikaci přes MQTT, vhodnou pro vlastní server, např. Home Assistant.
Oblasti využití
- Měření spotřeby v třífázové instalaci s dálkovým odečtem a vyúčtováním el. energie
- Sledování historie naměřených hodnot ve vlastním systému (Home Assistant)
- Dálkové spínání připojené zátěže (vestavěný dálkově ovládaný stykač)
- Integrace měření do vlastní automatizace přes MQTT, RS485 nebo impulzní výstup
Klíčové vlastnosti
- Firmware Tasmota z výroby — lokální komunikace přes MQTT, bez cloudu
- Přímé obousměrné měření 3× 80 A — od 0,04 A do max. 100 A na fázi
- Třída přesnosti 1 — dle EN61036 / IEC62053-21
- LCD displej s podsvětlením — zobrazení měřených hodnot
- Dálkové vypnutí a zapnutí — vestavěný dálkově ovládaný stykač, programovatelný časovač sepnutí
- RS485 MBUS port — rychlost 1200–9600 bps, adresa 1–247
- SO impulzní výstup — otevřený kolektor, 400 imp/1 kWh
- Signalizace stavu pomocí LED, přepěťová ochrana 4000 V/25 mA po dobu 60 s
- Montáž na DIN lištu TS 35 mm (šířka 7 modulů), možnost zaplombování svorkovnice
Jak to funguje a zapojení
Upozornění – přenechejte instalaci elektroměru odborníkovi s patřičným oprávněním.
Schéma zapojení svorek:
- Svorka č. 1 – Vstup fázového vodiče A (L1 in), svorka č. 2 – Výstup fázového vodiče A (L1 out)
- Svorka č. 3 – Vstup fázového vodiče B (L2 in), svorka č. 4 – Výstup fázového vodiče B (L2 out)
- Svorka č. 5 – Vstup fázového vodiče C (L3 in), svorka č. 6 – Výstup fázového vodiče C (L3 out)
- Svorka č. 7 – Vstup i výstup nulového (středního) vodiče (N)
- Svorky č. 19, 20 – impulzní výstup 400 imp/1 kWh
- Svorky č. 21, 22 – MBUS konektor RS485
Po nahrání firmwaru Tasmota zařízení nekomunikuje s cloudem, ale lokálně přes MQTT. Naměřené hodnoty i dálkové spínání tak vedete přes vlastní server, typicky Home Assistant.
Kompatibilita
- Lokální komunikace přes MQTT (firmware Tasmota)
- Home Assistant a další vlastní systémy přijímající MQTT
- RS485 MBUS a impulzní výstup (SO) pro další integraci
- Nelze připojit do aplikace Tuya ani jiné cloudové aplikace
Specifikace
| Měření | Přímé obousměrné* 3× 80 A (od 0,04 A do max. 100 A) |
| Referenční napětí | 3×230/400 V + N |
| Maximální proud | 3× 80 A (80 A na každou fázi) |
| Referenční proud | 10 A (proud, při kterém je měření nejpřesnější) |
| Maximální špičkový proud | 100 A na fázi |
| Vlastní spotřeba | <1 W / 10 VA na fázi |
| Třída přesnosti | 1 — EN61036 / IEC62053-21 |
| Displej | LCD s podsvětlením |
| WiFi | 802.11 b/g/n |
| RS485 MBUS | 1200–9600 bps, adresa 1–247, bez parity, stop bit 1, data bit 8 |
| Impulzní výstup SO | otevřený kolektor, 400 imp/1 kWh |
| Přepěťová ochrana | 4000 V / 25 mA po dobu 60 s |
| Montáž | DIN lišta TS 35 mm (7 modulů), možnost plomby svorkovnice |
| Krytí | IP20 |
| Provozní teplota | −25 °C až 70 °C |
| Rozměry | 126 × 98 × 78 mm |
| Normy | IEC62052-11, IEC62053-21 (třída 1) |
*Obousměrné měření znamená, že elektroměr pracuje a měří, i když je zapojen obráceně, tedy když je vstup napětí na výstupu elektroměru. Tuto situaci elektroměr zobrazí na svém displeji malou šipkou vlevo.
FAQ — časté dotazy
Jde Tasmotu do elektroměru nahrát dodatečně?
Tasmota je v elektroměru nahraná již z výroby, my ji tam nedáváme. Dodatečné nahrání podle naší zkušenosti nejde.
Připojím elektroměr do aplikace Tuya?
Ne. Firmware Tasmota ukončí komunikaci s cloudem a otevře lokální komunikaci přes MQTT. Do aplikace Tuya ani jiné cloudové aplikace tuto verzi připojit nelze – je určená pro vlastní server, např. Home Assistant.
Pro koho je verze s Tasmotou vhodná?
Jde o zařízení s alternativním firmwarem. Obecně jej doporučujeme zákazníkům, kteří s Tasmotou mají zkušenosti a vědí, co dělají. Obecný návod na zařízení s Tasmotou najdete v popisu produktu Tasmota.
Proč nezapojovat WiFi router za elektroměr?
Pokud elektroměr vypnete, vypnete tím i napájení routeru a elektroměr se přes WiFi jeví jako offline – nepůjde znovu zapnout. Okruh s HW pro připojení do internetu zapojte nezávisle na stavu elektroměru. Ruční zapnutí/vypnutí se provádí současným stiskem obou šipek na elektroměru.
Kde najdu návod k verzi s Tasmotou?
Obecný návod na zařízení s firmwarem Tasmota najdete v popisu produktu Tasmota. Pokud máte ke konkrétnímu zapojení dotaz, ozvěte se nám – rádi poradíme.
Co znamená obousměrné měření?
Elektroměr pracuje a měří, i když je zapojen obráceně (vstup napětí je na výstupu elektroměru). Tuto situaci zobrazí na displeji malou šipkou vlevo.
