WiFi Elektroměr Tasmota - Jednofázový Smartica EL03W
Výrobce: ESKód produktu: 21402 Doprava a platba
Jednofázový DIN elektroměr s firmwarem Tasmota a lokální komunikací přes MQTT. Obousměrné měření, dálkové odečty i spínání do 65 A, LCD displej. Pro vlastní systém chytré domácnosti (Home Assistant) — bez cloudu. Více
Jednofázový DIN elektroměr s předinstalovaným alternativním firmwarem Tasmota a lokální komunikací přes MQTT. Měří odebíranou i dodanou energii, umí dálkové odečty a dálkové spínání. Je určený pro vlastní systém chytré domácnosti, například Home Assistant — nepřipojuje se do žádného cloudu.
Nelze připojit do aplikace Tuya ani do žádné jiné podobné cloudové aplikace. Firmware Tasmota ukončí komunikaci s cloudem a otevře lokální komunikaci přes MQTT, vhodnou pro vlastní server, např. Home Assistant.
Oblasti využití
- Měření a dálkové odečty spotřeby v rámci vlastního systému chytré domácnosti
- Dálkové vyúčtování elektrické energie
- Sledování odebrané i dodané energie a jejich rozdílu (balance)
- Dálkové spínání obvodu — elektroměr funguje i jako dálkově ovládaný stykač do 65 A
Klíčové vlastnosti
- Firmware Tasmota — lokální komunikace přes MQTT bez závislosti na cloudu
- Obousměrné měření — měří odebranou i dodanou energii a zobrazuje jejich rozdíl
- Přesnost třídy 1 dle IEC62053-21
- Dálkové spínání — vypnutí a zapnutí obvodu na dálku, dálkově ovládaný stykač do 65 A
- Programovatelný časovač sepnutí
- LCD displej s podsvětlením pro zobrazení měřených hodnot
- Pulsní výstup SO (otevřený kolektor) 1600 imp/kWh
- Signalizace stavu pomocí LED
- Instalace na DIN lištu, šířka pouhých 1,5 modulu
Jak to funguje a zapojení
Elektroměr se montuje na DIN lištu TS 35 mm (šířka 36 mm, tedy 1,5 modulu) a měří jednu fázi přímo, bez měřicích transformátorů. Naměřené hodnoty zobrazuje na LCD displeji a zároveň je přes WiFi (802.11b/g/n) posílá do vašeho lokálního systému pomocí MQTT. Díky firmwaru Tasmota komunikuje pouze lokálně — data tedy zůstávají u vás a integrují se například do Home Assistantu.
Zapnutí a vypnutí elektroměru lze provést jak dálkově, tak fyzicky trojitým stisknutím tlačítka přímo na elektroměru.
Kompatibilita
- WiFi 802.11b/g/n
- Lokální komunikace přes MQTT
- Home Assistant a další vlastní systémy chytré domácnosti přijímající MQTT
- Není kompatibilní s aplikací Tuya ani s jinými cloudovými aplikacemi
Specifikace
| Měření | přímé obousměrné, jednofázové |
| Rozsah proudu | 0,04 A až 60 A (až do 65 A) |
| Referenční napětí | 90–300 V + N |
| Referenční proud | 5 A |
| Maximální proud | 65 A |
| Třída přesnosti | 1 — EN61036, IEC62053-21 |
| Vlastní spotřeba | < 1 W / 10 VA |
| Pulsní výstup | SO, otevřený kolektor, 1600 imp/kWh |
| Připojení | WiFi 802.11b/g/n, lokální MQTT |
| Displej | LCD s podsvětlením |
| Přepěťová ochrana | 4000 V / 25 mA po dobu 60 s |
| Montáž | DIN lišta TS 35 mm, možnost plomby svorkovnice |
| Šířka | 36 mm (1,5 modulu) |
| Krytí | IP20 |
| Provozní teplota | −25 °C až 70 °C |

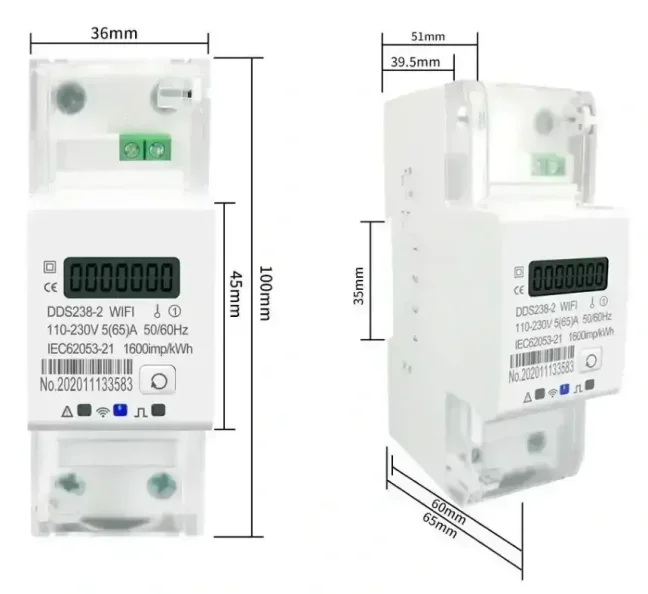

| Rozměry | 36 × 100 × 65 mm |
| Normy | IEC62052-11, IEC62053-21 (třídy 1 a 2) |
FAQ — časté dotazy
Lze elektroměr připojit do aplikace Tuya?
Ne. Firmware Tasmota ukončí komunikaci s cloudem a otevře lokální komunikaci přes MQTT. Elektroměr proto nelze připojit do aplikace Tuya ani do žádné jiné cloudové aplikace — je určený pro vlastní systém, například Home Assistant.
Vyřeším přebytky z fotovoltaiky tímto elektroměrem?
Pro samostatné měření přebytků není vhodný. Měří sice obousměrně a na displeji zobrazí odebranou, dodanou i celkovou energii a jejich rozdíl, ale směr toku energie se nezobrazuje jako záporná hodnota.
Jak elektroměr vypnu a zapnu, když není dostupná WiFi?
Zapnutí a vypnutí lze provést přímo na elektroměru trojitým stisknutím fyzického tlačítka. Důležité: nezapojujte WiFi router za elektroměr — pokud elektroměr vypnete, ztratíte WiFi a nešlo by jej znovu zapnout na dálku. Hardware pro připojení k internetu mějte na obvodu nezávislém na stavu elektroměru.
Na jak velký proud je elektroměr dimenzovaný?
Měří přímo v rozsahu 0,04 A až 60 A, maximální proud je 65 A. Dálkové spínání funguje jako dálkově ovládaný stykač rovněž do 65 A.
Kolik místa zabere v rozvaděči a jak se montuje?
Montuje se na DIN lištu TS 35 mm a má šířku 36 mm, tedy 1,5 modulu. Měří jednu fázi přímo, bez měřicích transformátorů, a svorkovnici lze zaplombovat.
