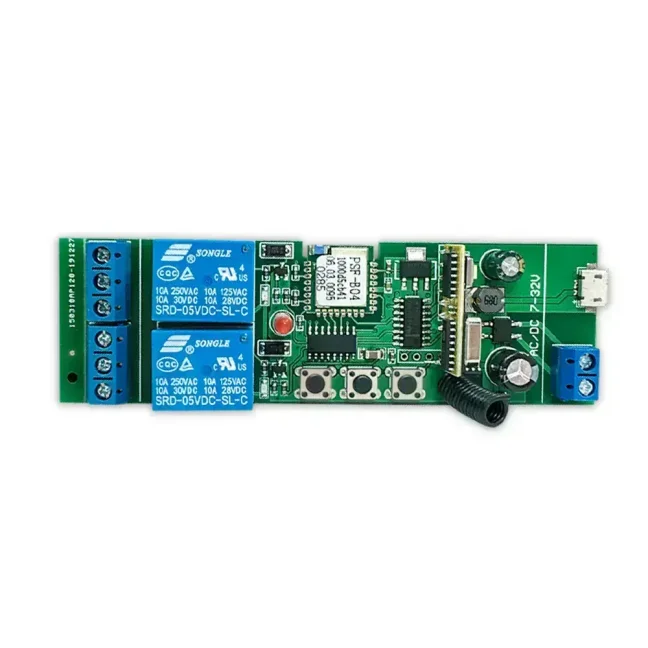

Tuya 5V/7-32V 2CH + RF Smartica BS02W+ plastový box
Kód produktu: 27410 Doprava a platba
Dvoukanálový WiFi spínací modul s RF ovládáním v plastové krabičce. Spíná dva nezávislé obvody, nabízí 3 pracovní módy (Selflocking, Interlocking, Inching) a zvládne i krátký impulz pro garážová vrata a brány. Napájení 5V DC nebo 7-32 V AC/DC, oddělená spínaná část až 230 V / 10 A. Více
Dvoukanálový WiFi spínací modul Tuya 5V/7-32V 2CH + RF v plastové krabičce. Sepne dva nezávislé obvody, zvládne i krátké beznapěťové spojení kontaktů (ideální pro garážová vrata a vjezdové brány) a kromě aplikace ho ovládáte i bezdrátovými RF ovladači. Napájecí a spínaná část jsou oddělené, takže spínat můžete prakticky cokoliv bez ohledu na napájení modulu.
Oblasti využití
- Vzdálené ovládání garážových vrat a vjezdových bran (paralelně ke stávajícímu tlačítku) odkudkoliv po internetu
- Nezávislé spínání dvou obvodů (osvětlení, spotřebiče) z jednoho modulu
- Ovládání žaluzií nebo změna polarity stejnosměrných motorů díky režimu Interlocking
- Místní bezdrátové ovládání pomocí RF ovladačů a klíčenek
Klíčové vlastnosti
- 2 nezávislé kanály — každé relé spínáte samostatně, nebo třetím tlačítkem na modulu oba kanály současně

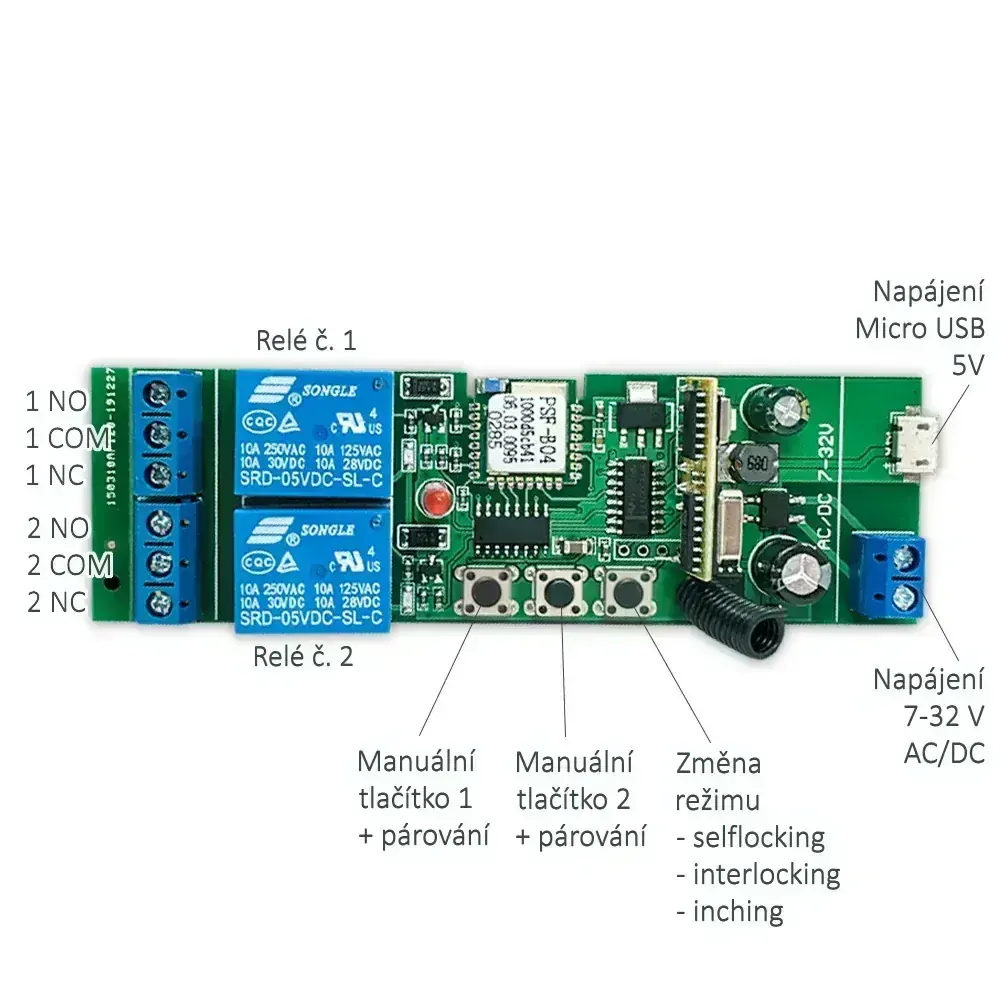

- Kontakty NO / COM / NC — připojení přes COM a NO (rozpojeno ve vypnutém stavu), nebo COM a NC (spojeno ve vypnutém stavu)
- 3 pracovní módy — Selflocking (normální zapnutí/vypnutí), Interlocking (zapnutý jen jeden kanál) a Inching (automatické vypnutí po nastavené době)
- Nastavitelný Inching — prodlevu vypnutí lze softwarově nastavit od 1 s do 60 minut (1 hodina)
- Paměť stavu po výpadku — relé lze nastavit na ON / OFF / zapamatovat poslední stav
- RF ovládání — místní ovládání bezdrátovými RF ovladači, až 15 ovladačů
- Oddělené napájení a spínání — spínaná část je nezávislá na napájení modulu
Jak to funguje a zapojení
Modul napájíte buď 5V DC přes micro USB konektor (nabíječkou na telefon nebo USB portem z počítače), nebo 7-32 V AC/DC na svorkovnici. Spínat pak může cokoliv bez ohledu na napájení — například 30V DC 10 A nebo 230 V AC do 10 A — protože napájecí a spínaná část jsou oddělené. Spínač spárujete přes WiFi do aplikace Tuya, kde nastavíte pracovní mód, časování (Timer) i chování po výpadku proudu.
Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo brány umožňuje vzdálené ovládání po internetu odkudkoliv na světě. Při použití jako „ovladač" vrat samotný spínač neumožňuje sledování stavu (nepozná, zda jsou vrata otevřena či zavřena) — v aplikaci bude vždy vidět jako vypnutý a sepne se jen na cca 0,7 s. Kontrolu stavu má až Chytrý WiFi Otevírač Garážových Vrat - Tuya.
Párování RF ovladače
- Nejdříve spárujte spínač přes WiFi do aplikace Tuya.
- V aplikaci Tuya > Nastavení (Settings) > RF remote control setup (Nastavení RF ovladačů).
- Zelené tlačítko Add (Přidat RF ovladač) — běží 10s doba pro přidání tlačítka RF ovladače.
- Na RF ovladači stiskněte požadované tlačítko. Po přidání změňte název z „Remote control" například na „Klíčenka tlačítko A".
- Postup opakujte a přidejte všechna tlačítka, kterými chcete spínač ovládat. Tlačítka nemusí být z jednoho ovladače.
- Pro každé přidané tlačítko zvolte, co má spínač dělat pro každé relé zvlášť (nedělat nic, vypnout, zapnout, změnit stav). Nastavení uložte tlačítkem „OK".
Mazání RF ovladače: v Nastavení > RF remote control setup posuňte název ovladače vlevo — objeví se červená ikona koše, kterou ovladač odstraníte.
Kompatibilita
- Aplikace Tuya
- Komunikace přes WiFi
- Místní bezdrátové ovládání protokolem RF 433 MHz
Specifikace
| Počet nezávislých kanálů | 2 |
| Rozměry | 103 × 33 × 20 mm |
| Napájení | 5V DC nebo 7-32 V AC/DC |
| LED diody | 3 LED — WiFi status a stav obou relé |
| Spotřeba | < 1 W |
| Pohotovostní proud | 80 mA |
| Max. proudové zatížení relé | 10 A |
| Životnost relé | více než 10 milionů sepnutí |
| Maximální čas sepnutí relé | 15 ms |
| Maximální čas rozepnutí relé | 5 ms |
| Pracovní teplota | 0 °C – 40 °C |
| Pracovní vlhkost | 40 % – 80 % RH |
| RF ovládání | ano |
| Počet RF ovladačů | 15 |
Pozn.: Třetí tlačítko na modulu nemění režim spínače, ale ovládá oba kanály současně. Součástí dodávky je plastová krabička a relé s prodlouženými tlačítky, aby prošla otvory krabičky.
FAQ — časté dotazy
Kolik RF ovladačů můžu k modulu spárovat?
Až 15 RF ovladačů. Stačí tedy i dva ovladače naprogramované stejně pro ovládání garážových vrat — jeden kanál na otevření, druhý na zavření.
Pozná modul, zda jsou vrata otevřená nebo zavřená?
Ne. Při použití jako ovladač vrat modul neumožňuje sledování stavu — v aplikaci je vždy vidět jako vypnutý a sepne se jen na cca 0,7 s. Kontrolu stavu má až Chytrý WiFi Otevírač Garážových Vrat - Tuya.
Můžu spínat 230 V, i když je modul napájený z 5V USB?
Ano. Napájecí a spínaná část jsou oddělené, takže lze spínat například 230 V AC do 10 A nebo 30V DC 10 A nezávisle na tom, čím je modul napájen.
K čemu slouží režim Inching?
Relé se po sepnutí automaticky vypne po nastavené době (1 s až 60 minut). Hodí se například pro ovládání garážových vrat, kde stačí krátký impulz.
Můžu použít dva RF ovladače naprogramované stejně (jeden kanál na otevření, druhý na zavření vrat)?
Ano. K modulu lze spárovat až 15 RF ovladačů a jednotlivá tlačítka nemusí být z jednoho ovladače. Pro každé přidané tlačítko si zvlášť nastavíte, co má udělat s každým relé (nedělat nic, vypnout, zapnout, změnit stav).
Podporuje modul firmware Tasmota?
Ne, tento modul s Tasmotou neumíme.
