Tuya 5V/7-32V 2CH + RF Smartica BS02W
Výrobce: EAKód produktu: 27404 Doprava a platba
Dvoukanálový WiFi spínací modul s podporou RF ovládání. Dva nezávislé kanály ovladatelné přes aplikaci i bezdrátovým RF ovladačem, 3 pracovní módy (Selflocking, Interlocking, Inching) a beznapěťové kontakty NO/COM/NC. Napájení 5 V přes micro USB nebo 7–32 V AC/DC. Vhodný na garážová vrata, žaluzie i nezávislé spínání dvou obvodů. Více
Dvoukanálový WiFi spínací modul s podporou RF ovládání. Každý ze dvou kanálů sepnete nezávisle přes aplikaci odkudkoliv po internetu, nebo lokálně bezdrátovým RF ovladačem. Modul umí běžné spínání i krátké beznapěťové spojení kontaktů (funkce Inching), takže se hodí třeba na ovládání garážových vrat či vjezdové brány.
Oblasti využití
- Ovládání garážových vrat a vjezdových bran (paralelní připojení ke stávajícímu tlačítku) se vzdáleným ovládáním po internetu odkudkoliv na světě
- Nezávislé spínání dvou samostatných obvodů z jednoho modulu
- Ovládání žaluzií nebo změna polarity stejnosměrných motorů (režim Interlocking)
- Spínání zařízení s odlišným napětím, než kterým je modul napájen (napájecí a spínaná část jsou oddělené)
Klíčové vlastnosti

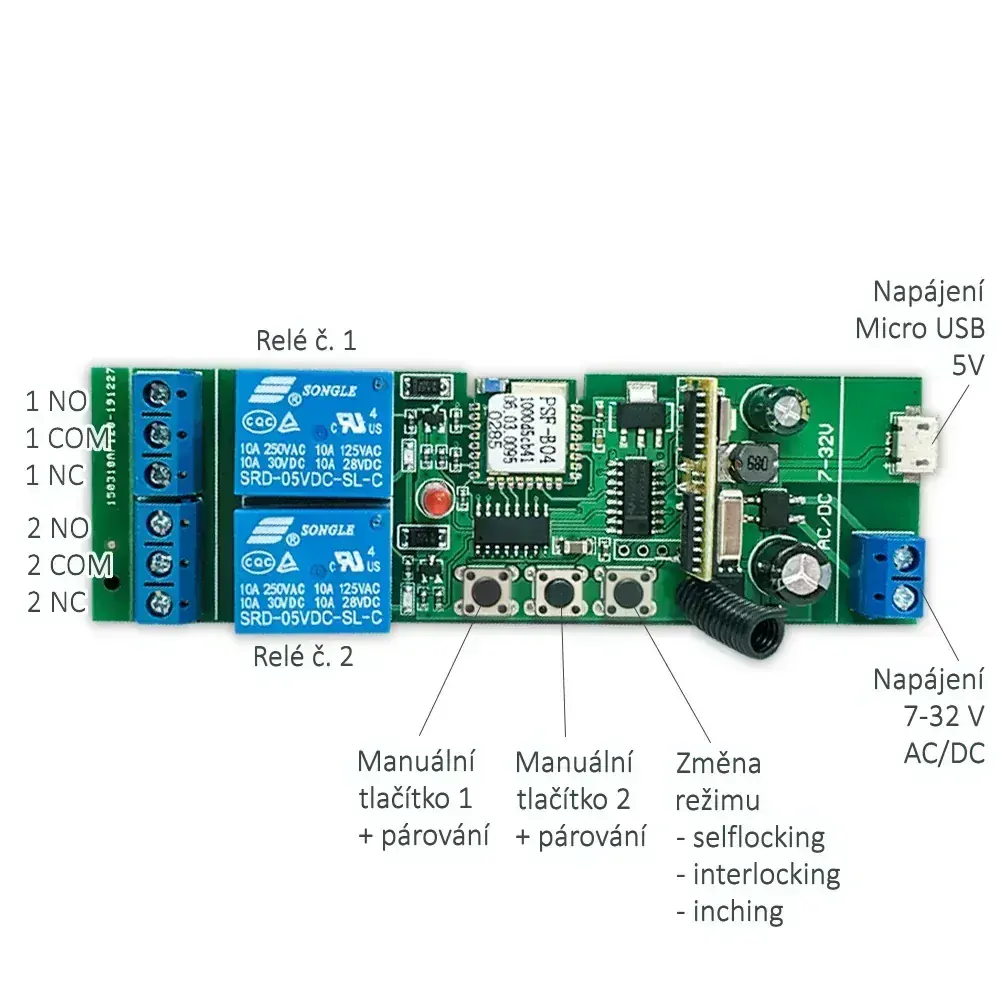

- 2 nezávislé kanály — každé relé spínáte zvlášť; třetí tlačítko na modulu ovládá oba kanály současně
- RF ovládání — lokální ovládání bezdrátovými RF ovladači, až 15 ovladačů
- 3 pracovní módy — Selflocking (běžné zapnuto/vypnuto), Interlocking (jen jeden kanál zapnutý) a Inching (automatické vypnutí po nastavené době)
- Beznapěťové kontakty NO / COM / NC — spínání jako rozpínací i spínací kontakt
- Univerzální napájení — 5 V DC přes micro USB nebo 7–32 V AC/DC na svorkovnici
- Oddělená napájecí a spínaná část — spíná 30 V DC nebo 230 V AC bez ohledu na napájení
- Paměť stavu po výpadku — relé lze nastavit na ON / OFF / pamatovat poslední stav
Jak to funguje a zapojení
Modul se ovládá přes aplikaci Tuya, kde nastavíte pracovní mód i chování po výpadku proudu. Připojení kontaktů na COM a NO (normally open) — je-li spínač vypnutý, jsou tyto kontakty rozpojeny; zapnutím dojde k jejich spojení. Připojení na COM a NC (normally closed) — je-li spínač vypnutý, jsou kontakty spojeny; zapnutím dojde k jejich rozpojení.
Třetí tlačítko na modulu nemění režim spínače, ale ovládá oba kanály současně.
Při použití jako „ovladač" vrat či brány samotný modul neumožňuje sledování stavu (nepozná, zda jsou vrata otevřená či zavřená) — v aplikaci bude vždy vidět jako vypnutý a sepne se jen na 0,7 s po zapnutí.
3 pracovní módy
Nastavitelné přes aplikaci Tuya změnou vlastností nebo přes Časování („Timer"):
- Selflocking — normální zapínání a vypínání obou kanálů nezávisle na sobě (po zapnutí zůstávají zapnuté, dokud je nevypnete)
- Interlocking — zapnutý může být jen jeden kanál; při zapnutí druhého se první automaticky vypne (vhodné pro žaluzie nebo změnu polarity stejnosměrných motorů)
- Inching — relé se po zapnutí automaticky vypnou, prodlevu vypnutí lze nastavit v rozsahu 1 s až 60 minut (1 hodina); vhodné na ovládání garážových vrat

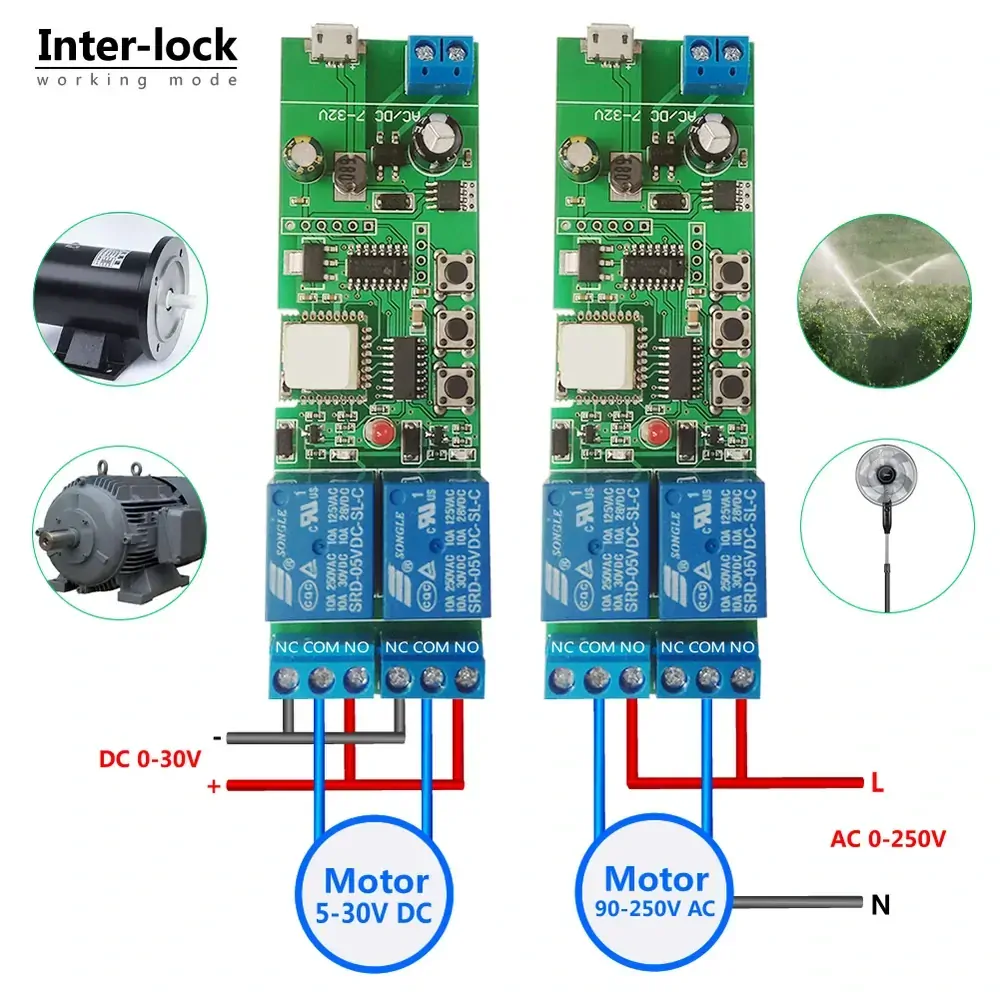

* příklady použití funkce Interlocking a schéma zapojení stejnosměrných a střídavých motorů (se dvěma fázemi — např. žaluzie)
Párování a mazání RF ovladače
RF ovladač spárujete v aplikaci Tuya. Nejdříve spárujte spínač přes WiFi do aplikace, poté:
- Tuya > Nastavení (Settings)
> RF remote control setup (Nastavení RF ovladačů) - Zelené tlačítko Add (Přidat RF ovladač) — běží 10s doba pro přidání tlačítka, pak na RF ovladači stiskněte požadované tlačítko a přidaný ovladač pojmenujte
- Pro každé přidané tlačítko zvolte pro každé relé zvlášť, co má spínač dělat (nedělat nic, vypnout, zapnout, změnit stav), a nastavení uložte
Tlačítka RF ovladačů nemusí být z jednoho ovladače — jedním tlačítkem tak můžete zapnout Relé 1 a současně vypnout Relé 2, jiným měnit stav jen jednoho relé apod. Smazání ovladače: Nastavení > RF remote control setup > název ovladače posuňte vlevo a odstraňte jej červenou ikonou koše.
Kompatibilita
- Aplikace Tuya (ovládání přes WiFi)
- Bezdrátové RF ovladače na frekvenci 433 MHz — lze spárovat až 15 ovladačů
Specifikace
| Počet nezávislých kanálů | 2 |
| Rozměry | 103 × 33 × 20 mm |
| Napájení | 5 V DC nebo 7–32 V AC/DC |
| LED diody | 3 LED — WiFi status a stav obou relé |
| Spotřeba | < 1 W |
| Pohotovostní proud | 80 mA |
| Max. proudové zatížení relé | 10 A |
| Životnost relé | více než 10 milionů sepnutí |
| Max. čas sepnutí relé | 15 ms |
| Max. čas rozepnutí relé | 5 ms |
| Pracovní teplota | 0 °C – 40 °C |
| Pracovní vlhkost | 40 % ~ 80 % RH |
| RF ovládání | ano |
| Počet RF ovladačů | 15 |

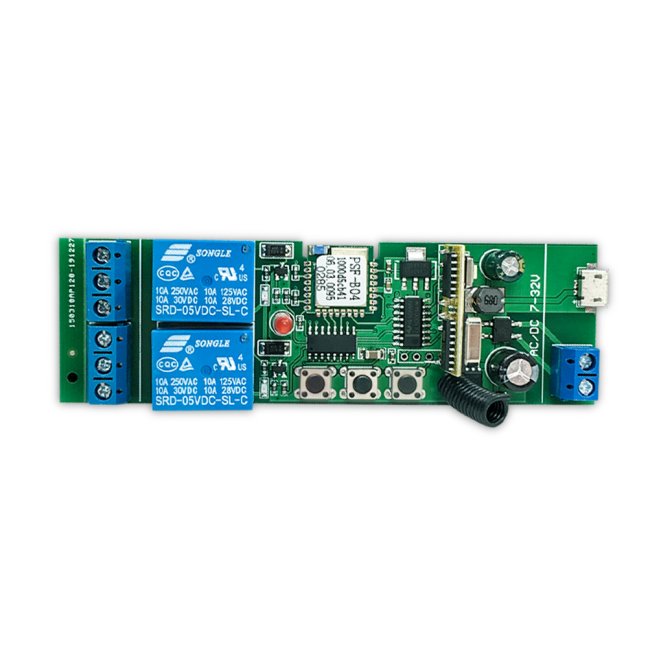

Pozn.: Dodáváno bez plastové krabice (viz obrázek).
FAQ — časté dotazy
Můžu modul napájet z USB nabíječky na telefon?
Ano. Modul lze napájet 5 V DC přes micro USB konektor (nabíječkou na telefon, USB portem z počítače) nebo 7–32 V AC/DC na svorkovnici. Napájecí a spínaná část jsou oddělené, takže spínat může cokoliv (např. 30 V DC nebo 230 V AC) bez ohledu na napájení.
Pozná aplikace, zda jsou garážová vrata otevřená nebo zavřená?
Ne. Při použití jako ovladač vrat či brány modul nesleduje stav — v aplikaci se zobrazuje vždy jako vypnutý a sepne se jen na 0,7 s. Kontrolu stavu má až samostatný Chytrý WiFi Otevírač Garážových Vrat.
Kolik RF ovladačů lze spárovat a musí být z jednoho ovladače?
Spárovat lze až 15 RF ovladačů a tlačítka nemusí být z jednoho ovladače — můžete kombinovat tlačítka z různých klíčenek. Pro každé tlačítko nastavíte zvlášť, co má spínač s jednotlivými relé udělat.
K čemu slouží funkce Inching?
V módu Inching se relé po zapnutí automaticky vypne. Prodlevu vypnutí nastavíte v rozsahu 1 s až 60 minut. Krátké sepnutí je vhodné například pro ovládání garážových vrat paralelním připojením ke stávajícímu tlačítku.
Dá se modul použít na ovládání žaluzií?
Ano. K tomu slouží režim Interlocking, ve kterém může být zapnutý vždy jen jeden kanál — při zapnutí druhého se první automaticky vypne. To je vhodné pro žaluzie nebo pro změnu polarity stejnosměrných motorů.
Podporuje modul firmware Tasmota?
Ne, modul Tasmotu nepodporujeme. Ovládá se přes aplikaci Tuya přes WiFi a doplňkově bezdrátovými RF ovladači.
