Třífázový měřič energie 80A Smartica EL01Z
Výrobce: EAKód produktu: 25080 Doprava a platba
Třífázový bezkontaktní měřič spotřeby energie do 80 A na fázi. Měří proud, napětí, frekvenci, výkon i spotřebu na třech fázích zvlášť, data se aktualizují každé 3 sekundy. Komunikuje přes ZigBee s mobilní aplikací, instaluje se do rozvaděče na přívodní kabely. Více

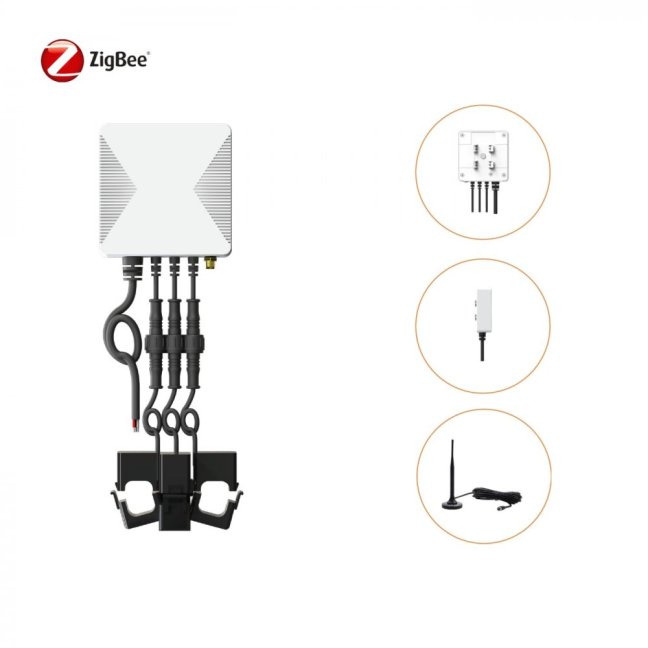

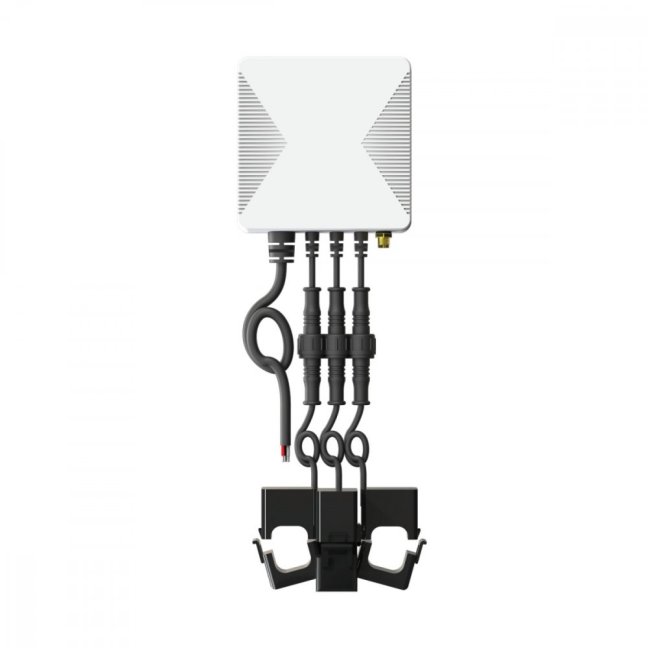

Třífázový bezkontaktní měřič spotřeby energie (verze PC321-80A) sleduje proud, napětí, frekvenci sítě, vypočtený výkon i celkovou spotřebu na všech třech fázích zvlášť. Komunikuje přes ZigBee s aplikací Tuya a hodí se k měření spotřeby celého domu i jednotlivých okruhů přímo v rozvaděči.
Oblasti využití
- Měření spotřeby celého domu — tři fáze samostatně na přívodních kabelech
- Měření tří jednofázových spotřebičů či okruhů (3 nezávislé okruhy)
- Monitoring podružného rozvaděče (např. samostatný okruh pro zavlažování)
- Sledování reálně odebíraného proudu a spotřeby v aplikaci
Klíčové vlastnosti
- Bezkontaktní měření proudu — proudové cívky se nasadí na vodiče, fázi není nutné rozpojovat
- Komplexní data — proud (A), napětí (V), frekvence sítě, vypočtený výkon/příkon (W) i celková spotřeba (kWh)
- Tři fáze samostatně — každá fáze se měří a zobrazuje zvlášť
- Rozsah do 80 A na fázi — vhodné i pro hlavní přívod
- Aktualizace každé 3 sekundy — průběžný přehled o odběru
- ZigBee 3.0 s externí anténou pro stabilní dosah
- Integrace do Home Assistant — přes ZigBee koordinátor a addon zigbee2mqtt
Jak to funguje a zapojení
Měřič se typicky instaluje do hlavního nebo podružného rozvaděče na přívodní kabely. Ke každé fázi, kterou zařízení cívkou měří, se připojí jeden napájecí vodič a jeden společný nulový vodič — díky tomu měří nejen proud, ale i napětí na jednotlivých fázích a z toho dopočítává skutečný výkon. Na měřenou fázi se tedy připojí napájecí vodič snímače a poté se nasadí bezkontaktní proudový senzor. Schéma zapojení je součástí měřiče. Zapojení zvládne i zručný kutil, přesto doporučujeme svěřit instalaci odborníkovi.
Kompatibilita
- Protokol ZigBee 3.0 (2,4 GHz) — pro připojení do aplikace vyžaduje ZigBee bránu Tuya
- Aplikace Tuya Smart / Smart Life — zobrazení proudu, napětí, výkonu i spotřeby
- Home Assistant — integrace přes ZigBee koordinátor a addon zigbee2mqtt
Naše zkušenosti

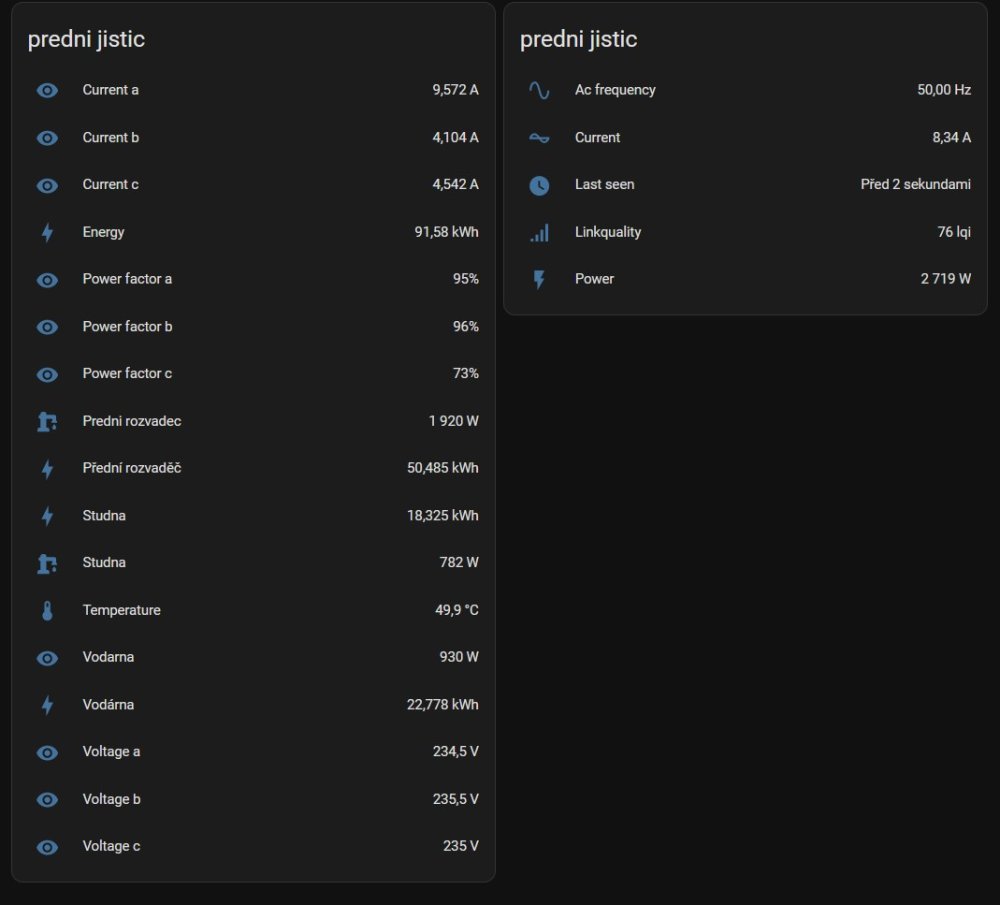

Toto zařízení používáme v prostředí Home Assistant k měření spotřeby samostatného rozvaděče pro zavlažování. Do HA je měřič integrován pomocí ZigBee koordinátoru a addonu zigbee2mqtt. Na podružném rozvaděči přitom běžně vidíme i velmi malé proudy v setinách ampéru.
Specifikace
| Verze produktu | PC321-80A |
| Napájení | 100–240 V AC, 50/60 Hz |
| Rozsah měření proudu | do 80 A na jednu fázi |
| Měřené veličiny | proud, napětí, frekvence, výkon, spotřeba |
| Frekvence aktualizace | každé 3 sekundy |
| Komunikace | ZigBee 3.0, 2,4 GHz (IEEE 802.15.4) |
| Anténa | externí, výkon až 20 dB |
| Provozní teplota | −20 °C až +55 °C |
| Provozní vlhkost | ≤ 90 % |
| Rozměry hlavní jednotky (V × Š × H) | 86 × 86 × 37 mm |
| Průměr měřicích objímek | 10,6 mm |
| Certifikace | CE |
FAQ — časté dotazy
Měří přístroj i napětí, nebo jen proud?
Měří obojí. Kromě transformátorů pro indukční měření proudu má i vodiče připojené k jednotlivým fázím, takže měří i napětí — a z proudu a napětí dopočítává skutečný výkon.
Jak se měřič připojuje k jednotlivým fázím?
Ke každé fázi, kterou zařízení cívkou měří, se připojí jeden vodič a jeden společný nulový vodič. Schéma zapojení je součástí měřiče.
Jak malý proud dokáže měřič zaznamenat?
Nejmenší možný proud výrobce neuvádí. V praxi na podružném rozvaděči vidíme i proudy v setinách ampéru.
Funguje měřič i v síti se zvýšeným napětím?
Podle nás na tom není nic neobvyklého — vlastní hodnoty měříme stejným zařízením.
Potřebuji k měřiči ZigBee bránu?
Ano. Měřič komunikuje protokolem ZigBee, takže ke spojení s aplikací Tuya potřebuje ZigBee bránu. Případně jej lze integrovat do Home Assistantu přes ZigBee koordinátor.
Je jednotka napájena z měřené fáze, nebo potřebuje samostatný zdroj?
Napájí se přímo z měřené sítě — ke každé fázi, kterou cívkou měří, se připojí jeden vodič a navíc jeden společný nulový vodič. Žádný samostatný zdroj k napájení cívek není potřeba.
Měří měřič každou fázi samostatně?
Ano. Proud, napětí, výkon i spotřebu měří a zobrazuje pro všechny tři fáze zvlášť, takže vidíte odběr každé fáze (okruhu) jednotlivě.
