Mini ZigBee vypínač pro žaluzie/rolety 2CH Smartica MI08Z

Mini dvoukanálový ZigBee modul pro ovládání elektrických motorů žaluzií, rolet a závěsů napájených z 230 V AC. Vejde se přímo do instalační krabice a každý ze dvou kanálů zvládne motor do 3 A. Po spárování se ZigBee bránou pak rolety ovládáte z mobilní aplikace nebo původním nástěnným vypínačem.

Oblasti využití

• Motorické žaluzie, rolety a látkové závěsy s dvoufázovým motorem na 230 V
• Francouzské okno se dvěma žaluziemi — zvednete jen jednu pro průchod, nebo obě najednou
• Skrytá montáž do instalační krabice za stávající vypínač
• Rozšíření o ovládání z mobilu a automatizace bez výměny motoru

Klíčové vlastnosti

• Dva nezávislé kanály — ovládáte dva motory (nebo dvě křídla žaluzie) z jednoho modulu
• Bezpečné spínání směru — konstrukce neumožní propustit obě fáze na jeden motor současně

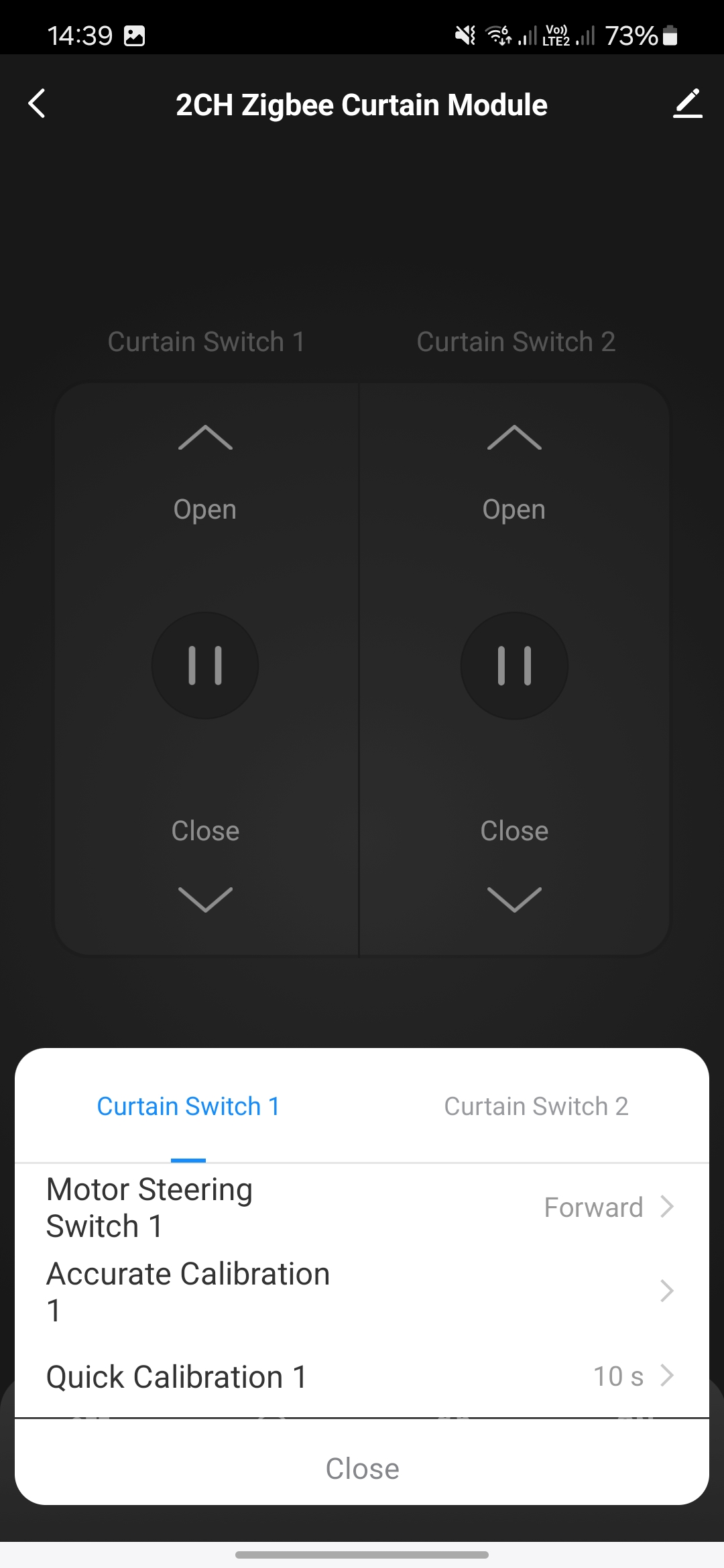

• Nastavení v aplikaci — čas otevírání i zavírání a přesná kalibrace polohy
• Vstupy pro klasický vypínač — 4 kontakty pro připojení kolébkového dvojvypínače nebo čtyřtlačítkového vypínače
• ZigBee 3.0 — spolehlivé připojení přes ZigBee bránu

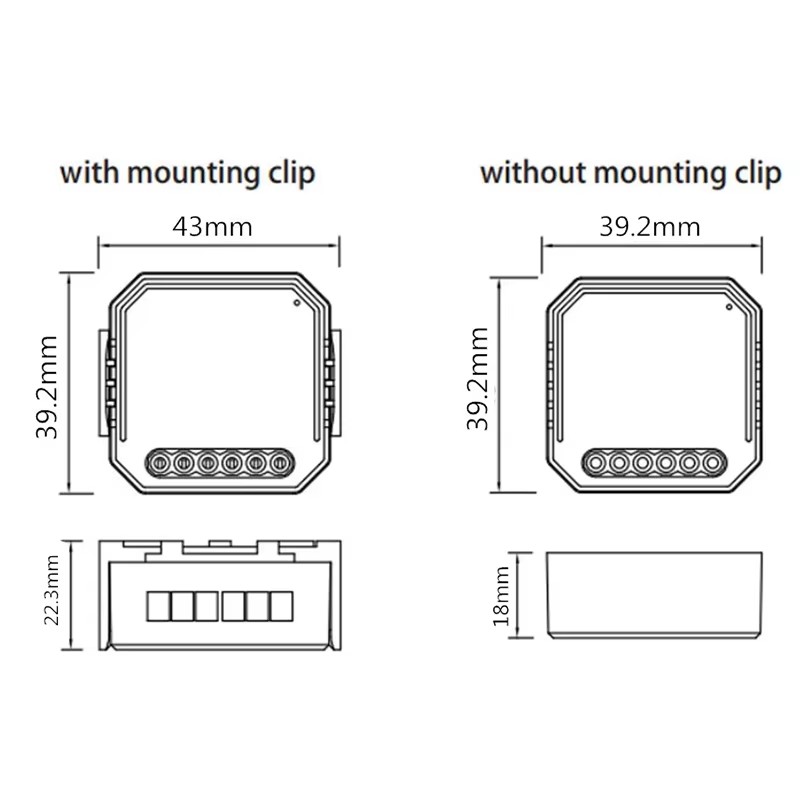

• Kompaktní rozměry pro montáž do instalační krabice, v balení i držák na DIN lištu

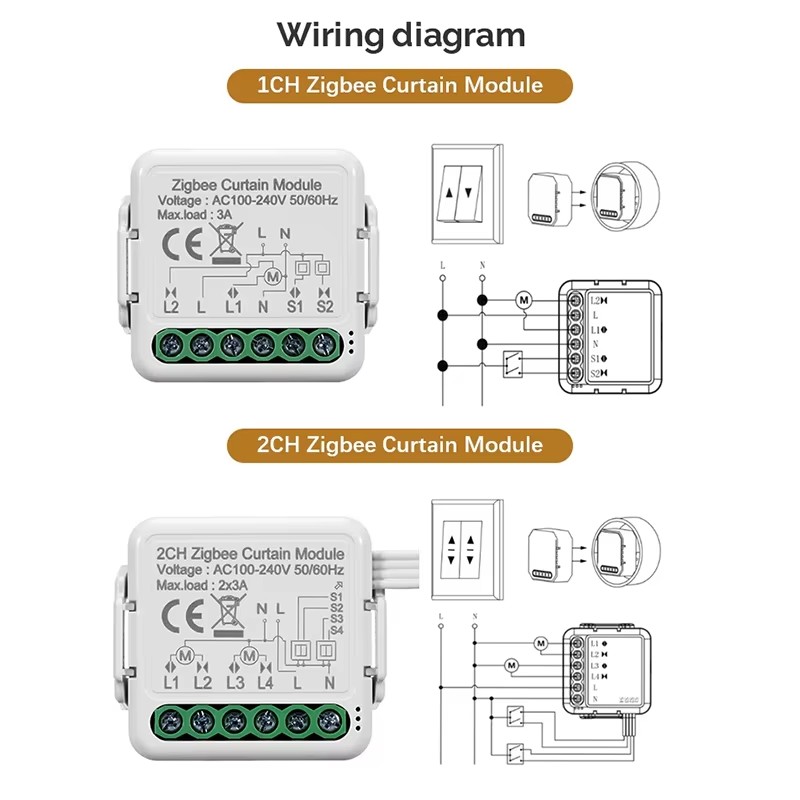

Jak to funguje a zapojení

Modul ovládá motor žaluzie, rolety nebo závěsu propuštěním fáze. Motor je dvoufázový — přivedením první fáze se točí na jednu stranu, přivedením druhé fáze opačně. Tak lze z modulu ovládat až dva motory. Ke vstupním kontaktům lze připojit klasický kolébkový dvojvypínač nebo čtyřtlačítkový vypínač, kterým dáte modulu impulz k propuštění fáze na daný motor a směr. Po spárování se ZigBee bránou nastavíte v aplikaci Tuya Smart časy otevírání a zavírání i přesnou kalibraci.

UPOZORNĚNÍ — modul vyžaduje nulový vodič. V rozvodné krabici musí být nejméně 4 vodiče: přívod fáze, dvě fáze vedoucí k motoru a modrý pracovní střední vodič („nula").

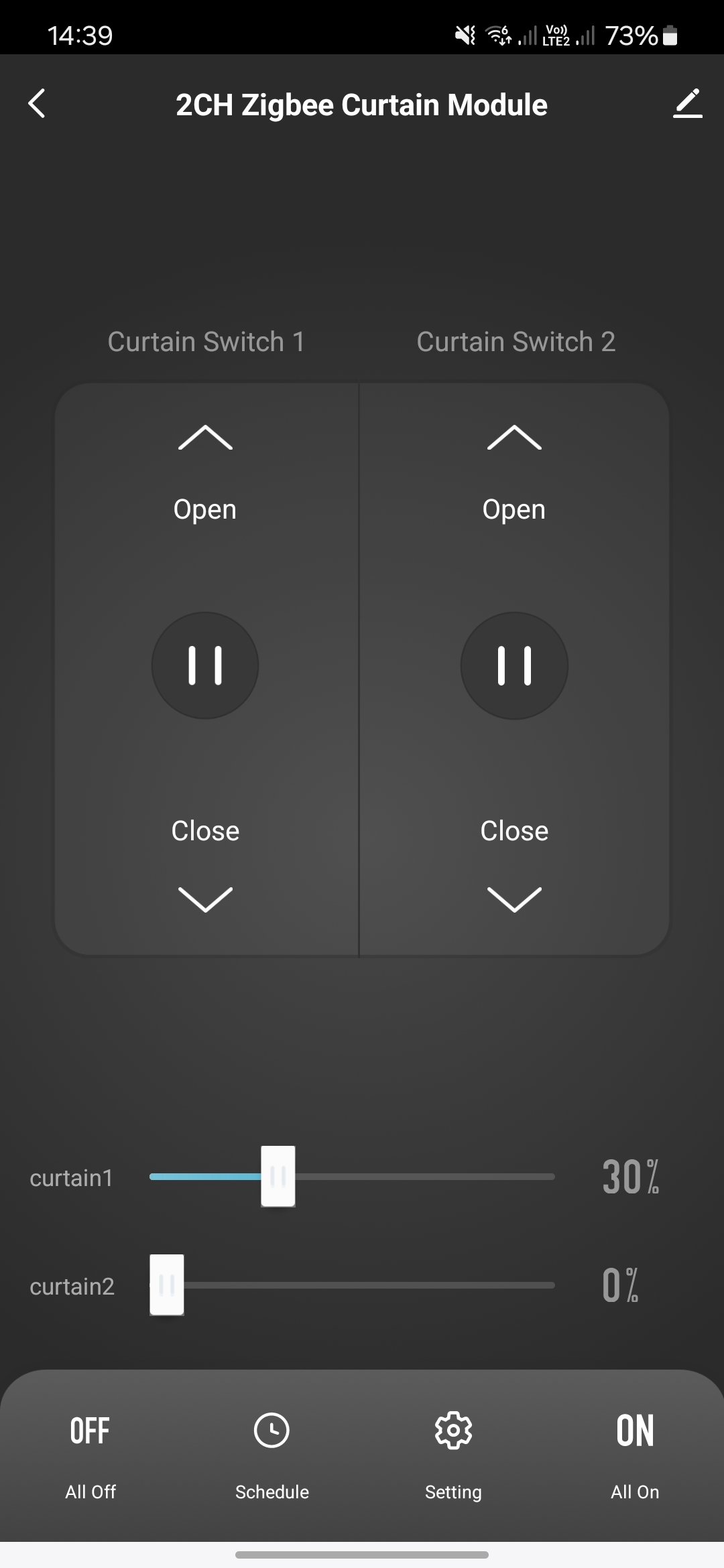

V aplikaci

Kompatibilita

• ZigBee brána — např. Tuya WiFi ZigBee Hub EjLink nebo Sonoff Zigbee 3.0 USB Dongle Plus
• Aplikace Tuya Smart
• Klasický kolébkový dvojvypínač nebo čtyřtlačítkový vypínač na vstupních kontaktech
• Home Assistant — integrace přes ZigBee to MQTT (zigbee2mqtt)

Proč ZigBee

• Komunikuje přes ZigBee 3.0 bránu, nezatěžuje domácí Wi-Fi síť
• Spolehlivé spojení v rámci ZigBee sítě

Specifikace

Pozn.: V balení je držák na DIN lištu. Modul vyžaduje nulový vodič a ZigBee bránu. Doporučujeme odbornou montáž.

FAQ — časté dotazy

Funguje modul samostatně, nebo potřebuje bránu?

Pro připojení do aplikace je potřeba ZigBee brána — například Tuya WiFi ZigBee Hub EjLink nebo Sonoff Zigbee 3.0 USB Dongle Plus. Bez brány se modul nespáruje.

Kolik vodičů musí být v krabici?

Nejméně 4: přívod fáze, dvě fáze vedoucí k motoru a modrý pracovní střední vodič („nula"). Modul vyžaduje nulový vodič.

Musí na ovládací kontakty modulu jít 230 V?

Vstupní kontakty slouží pro připojení klasického kolébkového dvojvypínače nebo čtyřtlačítkového vypínače, kterým dáváte modulu impulz pro spuštění daného motoru a směru. Silová část (fáze k motorům) i ovládací vstupy patří do plnohodnotné instalace s nulovým vodičem; konkrétní zapojení vždy konzultujte s elektrikářem.

Proč jsou kanály dva a k čemu to využiji?

Dva kanály ovládají dva motory. Hodí se třeba u francouzského okna se dvěma žaluziemi — zvednete jen jednu pro průchod, nebo obě najednou.

Lze zachovat klasický nástěnný vypínač?

Ano. K modulu lze připojit kolébkový dvojvypínač nebo čtyřtlačítkový vypínač, kterým dáte impulz k propuštění fáze na daný motor a směr.

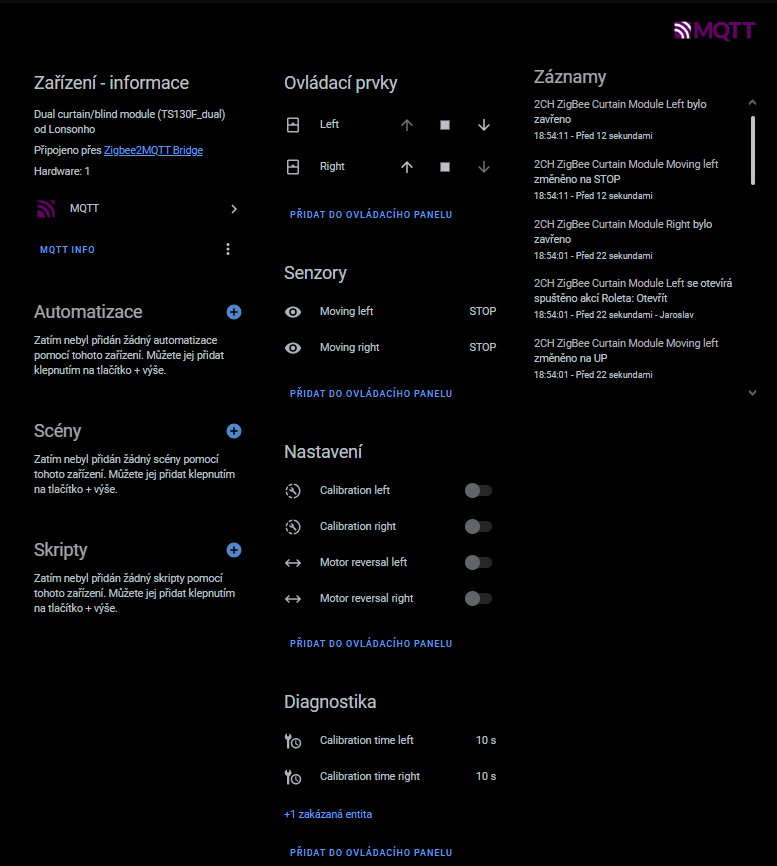

Lze modul integrovat do Home Assistantu?

Ano, přes ZigBee to MQTT (zigbee2mqtt). Modul tak ovládáte i v rámci Home Assistantu.
