Schodišťové zapojení, neboli jak ovládat jedno zařízení několika vypínači
Velmi často se nás zákazníci ptají na tzv. schodišťové zapojení. Zajímá je, jak zapojení provést, nebo zda je určitý vypínač vhodný právě pro tuto aplikaci.
Obecně platí, že každý chytrý vypínač lze použít pro schodišťové zapojení, avšak požadovaného efektu se dosáhne mírně odlišným způsobem než při tradičním propojení klasických vypínačů.
V mobilních aplikacích (Tuya) je možné vytvořit sadu chytrých scén, které umožňují ovládat jeden spotřebič z více vypínačů – podobně jako několik schodišťových vypínačů ovládajících jedno světlo.

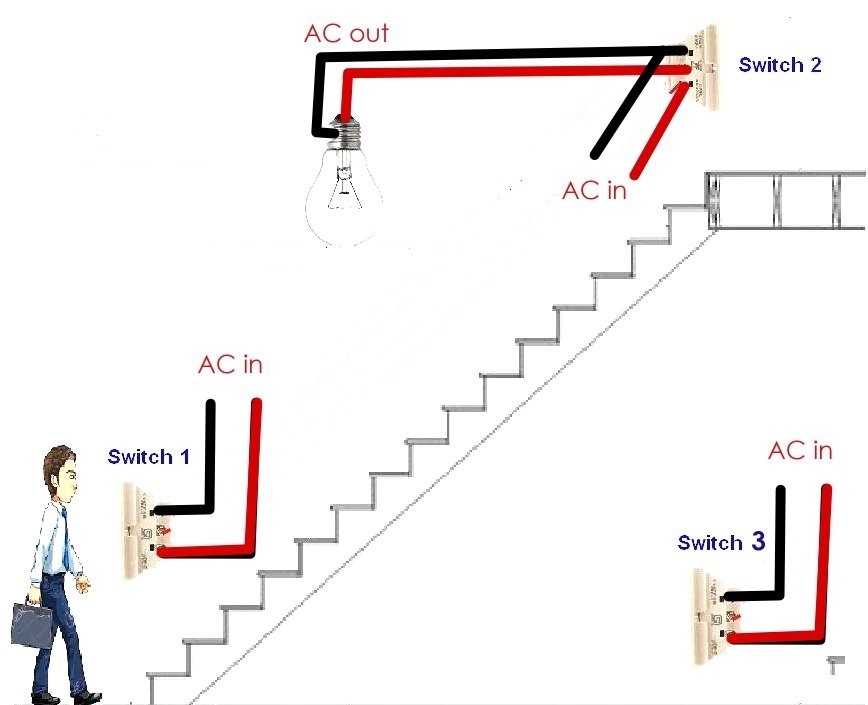

Tato funkce je velmi praktická a je dostupná téměř u všech chytrých vypínačů. Mezi nimi totiž není nutné tahat žádnou kabeláž – stačí, když pouze jeden z nich je propojen se světlem, zatímco ostatní jsou pouze napájené.
Instalace se tak stává mnohem jednodušší, zejména na místech, kde tato varianta původně nebyla plánována a uživatel si ji chce dodatečně přidat. U klasických schodišťových vypínačů by následná úprava znamenala sekání do zdí a tahání nové kabeláže.
S využitím chytrých vypínačů lze dosáhnout stejného výsledku a navíc získat řadu dalších možností, které tyto systémy nabízejí – například ovládání z mobilu odkudkoliv na světě, indikaci stavu, časování nebo propojení s dalšími zařízeními (pohybové čidlo, dveřní senzor apod.).
Jak na chytré scény
V následujícím příkladu budeme ovládat jedno světlo třemi vypínači WiFi+RF vypínač černý 1CH pomocí aplikace Tuya.
Princip je jednoduchý: každý chytrý vypínač může prostřednictvím tzv. scén ovládat jiný chytrý vypínač. Vypínače mezi sebou SW scénami "propojíme" tak, že pokud se kterýkoliv z nich zapne, aktivují se všechny (včetně toho, který napájí světlo). Stejně tak se při vypnutí jednoho z nich vypnou všechny ostatní.
Vypínače pro názornost označíme S1 až S3.
Pro ovládání jednoho světla třemi vypínači je třeba vytvořit celkem 6 scén – pro každý vypínač dvě: jednu pro zapnutí a druhou pro vypnutí.
Scény popsané slovně budou vypadat přibližně takto:
- Jestliže se S1 zapne, zapni S2 a S3.
- Jestliže se S1 vypne, vypni S2 a S3.
- Jestliže se S2 zapne, zapni S1 a S3.
- Jestliže se S2 vypne, vypni S1 a S3.
- Jestliže se S3 zapne, zapni S1 a S2.
- Jestliže se S3 vypne, vypni S1 a S2.
A to je vše. Jakmile jeden z vypínačů změní stav, změní se stav i u těch ostatních. Když zapnete vypínač 1, zapnou se vypínače 2 a také 3, který napájí světlo, a to způsobí jeho rozsvícení. Jinými slovy, stav všech tří vypínačů se synchronizuje bez ohledu na to, který z nich změnu vyvolal.
Schodišťové ovládání pomocí RF ovladačů
Další variantou je použití jednoho chytrého vypínače WiFi+RF vypínač černý 1CH, který obsahuje radiový přijímač a umožňuje lokální ovládání pomocí 433MHz RF ovladačů (například RF ovladač 433MHz - 1CH). RF ovladač se spáruje přímo s vypínačem a při každém jeho stisknutí se do zařízení odešle RF kód, který způsobí změnu stavu.
Výhody "RF" řešení
- nižší celková cena
- zaručená funkčnost i při výpadku internetu
- další vypínače (RF ovladače) nepotřebují žádné kabely, lze je umístit téměř kamkoliv
Nevýhody
- absence stavové diody na RF ovladači
- většinou jiný design vypínače a ovladačů
Výhodou i zároveň nevýhodou je napájení RF ovladačů bateriemi – nevyžadují tedy žádné přívodní kabely a lze je doslova nalepit kamkoliv. Pro někoho však může být tato výhoda zároveň i nevýhodou, neboť baterie je třeba časem vyměnit. Podle našich zkušeností vydrží baterie v ovladači i několik let.
Schodišťové ovládání pomocí ZigBee vypínačů a ZigBee ovladačů
V současnosti je velmi populární komunikační technologie ZigBee. Nabízíme ZigBee vypínače a ovladače v aplikaci Tuya se sjednoceným designem, díky čemuž je možné zprovoznit schodišťové ovládání bez nutnosti tahání kabeláže, aniž by byl narušen jednotný vzhled zařízení. V takovém případě na platformě Tuya a zvolit:
Jednu z našich Tuya ZigBee bran
Tlačítkový ZigBee vypínač
Tlačítkový ZigBee ovladač
Schodišťové ovládání "mini" vypínačů
Tato varianta je vhodná v místech, kde bylo při instalaci kabeláže na schodišťové ovládání počítáno.
Pod jeden z původních "hloupých" vypínačů umístíme některý z mini vypínačů a stávající elektrické rozvody využijeme k jeho ovládání; tento mini vypínač pak bude řídit daný spotřebič (např. světlo). Příklad zapojení mini ZigBee vypínače naleznete u ZigBee Mini "bez nuly" - 1CH. Podobným způsobem lze zapojit všechny mini vypínače (ať už ZigBee nebo WiFi).
Zjištění stavu vašich elektrických rozvodů a zapojení vypínačů doporučujeme svěřit kvalifikovanému elektrikáři.
